FC1200氟碳金属漆

佐格氟碳金属漆是氟树脂与非泛黄异氰酸酯固化的耐候型氟树脂油漆,基料中含氟量达到20%,具有优良的耐候和装饰作用。
特性及用途/Features and uses

氟碳金属漆为双组份自干型氟碳漆,含氟量20%,符合行业标准,漆膜呈金属闪光质感,装饰性好、耐候性强、耐老化、长久保护。氟碳金属漆应用于钢结构、机械、设备、桥梁等,比较适合恶劣的环境如工业、沿海地区,在各种腐蚀环境中使用广泛。




20%含氟量氟碳金属漆

各类工程项目长效保护

FC1200氟碳金属漆具有优良的性能,在工业涂装中漆膜发挥着重要的作用,有效保护被涂设施。漆膜具有高耐候性、装饰性好、保色保光、金属质感、防腐优良以及良好的机械性能。





耐候性强





防腐优良





长效防护




金属质感





机械性能





配套多样





施工性好





附着力强

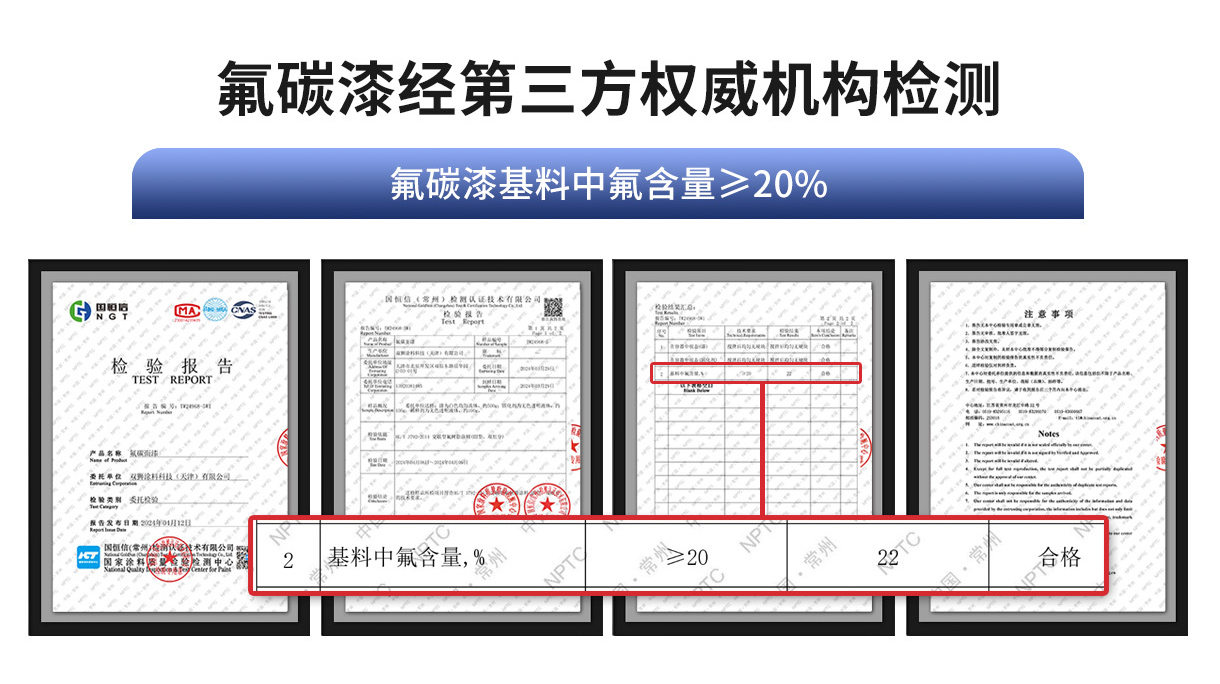

检测报告,品质保障

氟碳漆



户外高耐候长久防护涂装

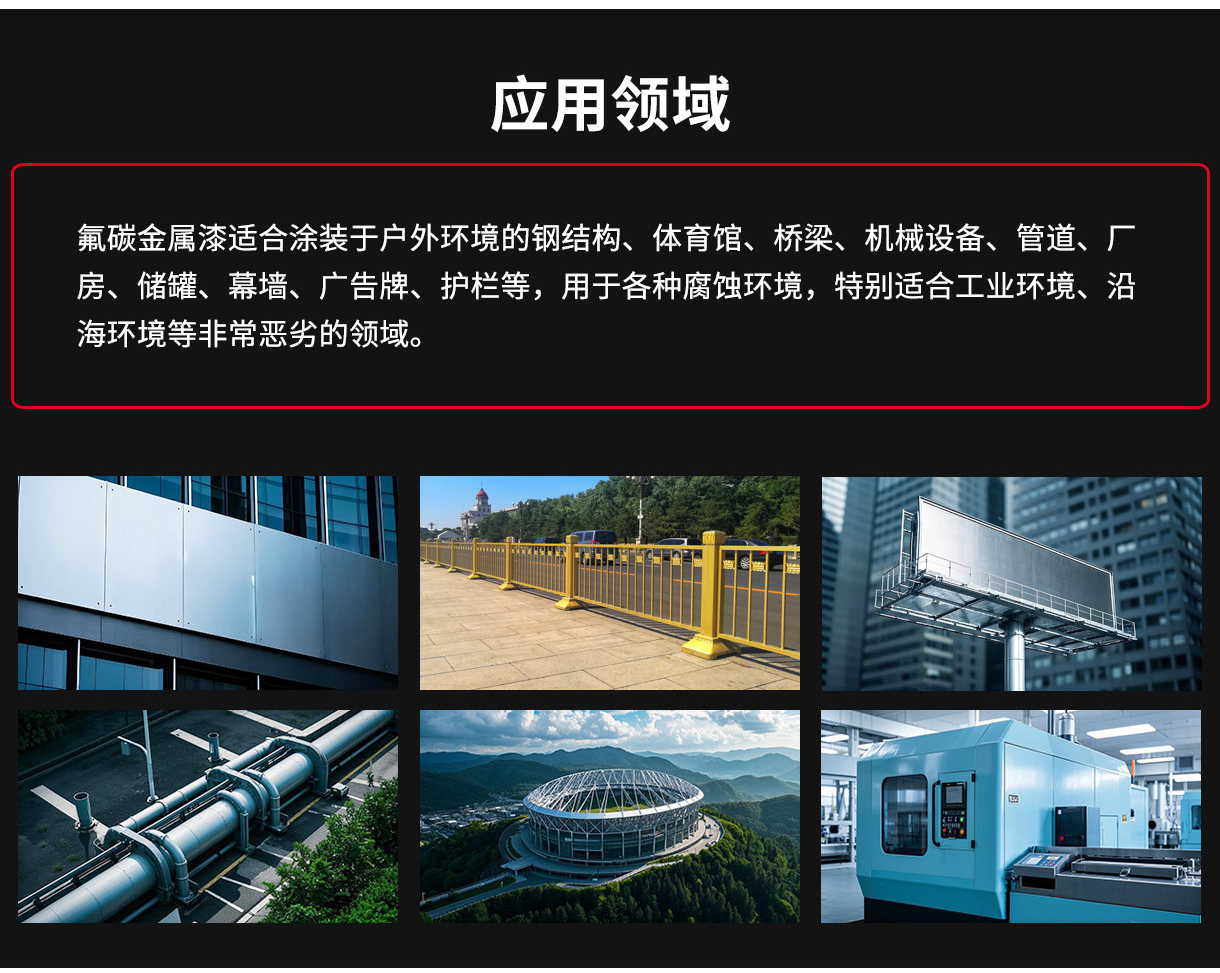

氟碳金属漆适合涂装于户外环境的钢结构、体育馆、桥梁、港口、机械设备、管道、厂房、储罐、幕墙、广告牌、护栏等,用于各种腐蚀环境,特别适合工业环境、沿海环境等非常恶劣的领域。





严格把控涂装工艺,保质保量完成施工

主漆与固化剂按照规定的配比混合,加入专用稀释剂,使用动力工具或手动工具充分搅拌均匀。根据施工要求涂装施工,达到规定的漆膜厚度,施工环境温度5℃~35℃,相对空气湿度25%~75%。


施工方法:可采用喷涂、刷涂、辊涂方法

项目

高压无气喷涂

有气喷涂

手工涂刷、辊涂

稀释比率

10~20%

20~30%

0~10%

喷孔

0.43~0.53mm

——

——

喷出压力

10~15MPa

——

——


涂装间隔:每道涂层的施工需要保持一定的涂装间隔,使漆膜达到良好的状态

温度

5℃

20℃

30℃

指触干燥

1hrs

50mins

30mins

半硬干燥

12hrs

10hrs

6hrs

最小涂装间隔

24hrs

24hrs

24hrs

最大涂装间隔

7days

7days

7days


混合使用期:混合好的漆料应在规定的时间内用完,避免漆料发生固化反应而无法施工

温度

5℃

20℃

30℃

适用期

8hrs

6hrs

4hrs

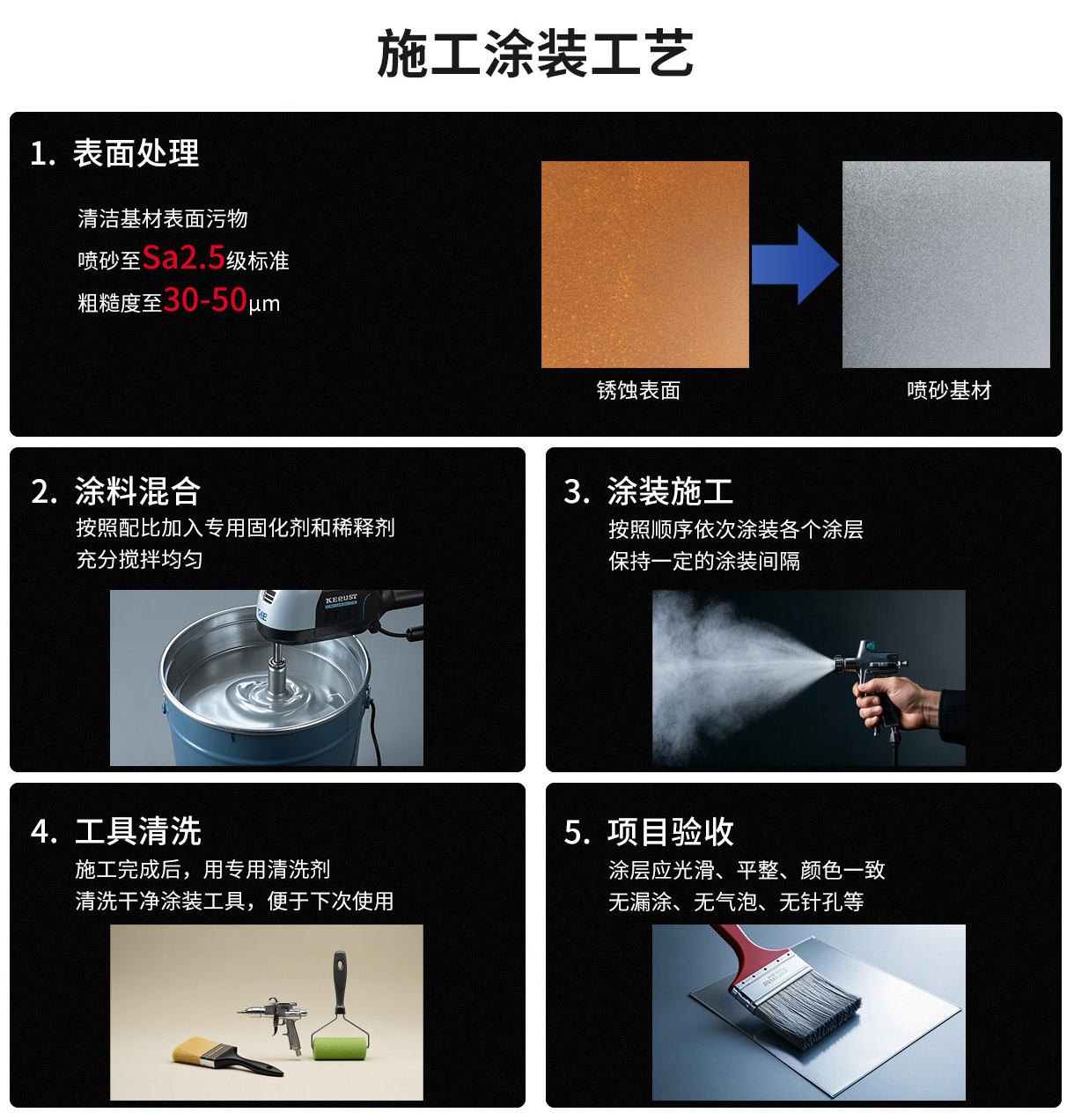

做好基材表面处理是涂装的重要前提


1、良好的表面处理,有利于漆膜与基材牢固结合,延长防腐年限,避免涂膜过早脱落。

2、被涂的钢铁表面,必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达到除锈标准Sa2.5级,粗糙度达30~50μm。

3、也可采用手工除锈方法,达到除锈标准St3级,粗糙度达30~50μm。

4、表面处理完成后4小时内涂装,避免基材再次返锈。


喷砂



配套体系,精准用漆

选用合理的配套涂装体系,更能适应当前工况和环境,起到更好的防腐作用,通过分析腐蚀介质、环境类型、施工工艺等因素,综合设计涂装方案

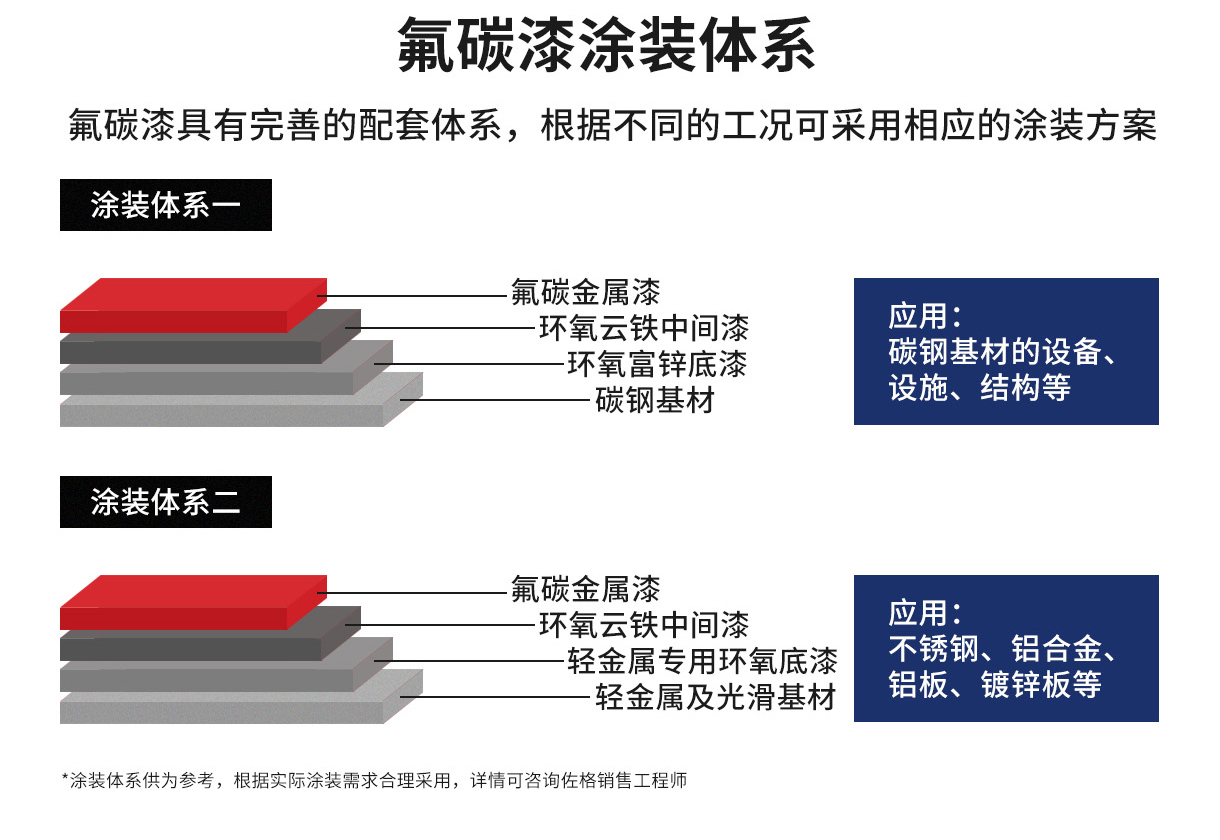

氟碳金属漆常用的配套体系,防腐保护和外观装饰,可供涂装参考:

环氧富锌底漆+环氧云铁中间漆+氟碳金属漆

无机富锌底漆+环氧云铁中间漆+氟碳金属漆

环氧防腐底漆+氟碳金属漆

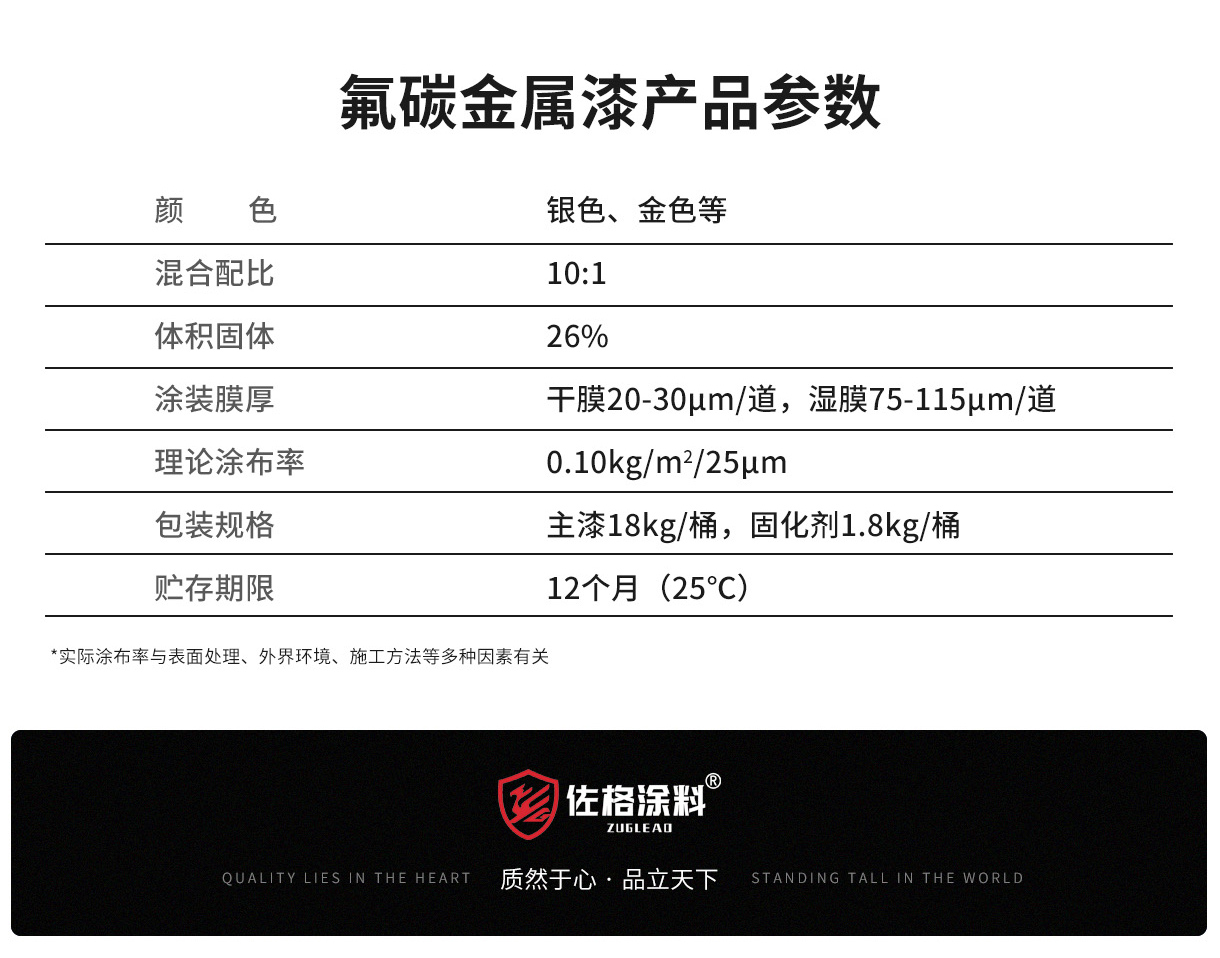

FC1200氟碳金属漆参数


项目参数

性能指标

颜色

银色、金色等

体积固体份

26%

闪点

29℃以上

含氟量

≥20%

涂装膜厚

干膜20~30μm/道,湿膜75~115μm/道

包装规格

主漆18kg/桶,固化剂1.8kg/桶

混合配比

10:1

稀释剂

氟碳专用稀释剂

理论涂布率

0.10kg/m2/25μm

实际涂布率与表面处理、外界环境、施工方法等多种因素有关

施工温度

5℃~35℃

储存条件

干燥阴凉环境,远离火源及热源,包装保持封闭

储存期

12个月(25℃)

* 本数据根据国家标准规范要求进行检测

* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。

13132079582
