W30-4有机硅绝缘清漆

有机硅绝缘清漆是由聚甲基苯基硅氧烷组成的高温绝缘漆,具有较好的耐热性和优良的绝缘性能。
特性及用途/Features and uses

该漆是H级绝缘漆,广泛用于300度及以下工作条件的电机、电器的线圈绕组,需要绝缘涂装的设备。该漆高温烘烤干燥,成膜后机械性能优良。




H级有机硅绝缘清漆

耐高温300℃

涂层耐热性好,绝缘性优良,无色透明清漆,易于施工





耐热性好





绝缘性好





防腐保护




透明清漆





机械性能





H级绝缘





施工性好





附着力强




电机电器线圈绕组绝缘防护

W30-4有机硅绝缘清漆专用于电机、电器的线圈绕组以及需要绝缘防护的设备





严格把控涂装工艺,保质保量完成施工

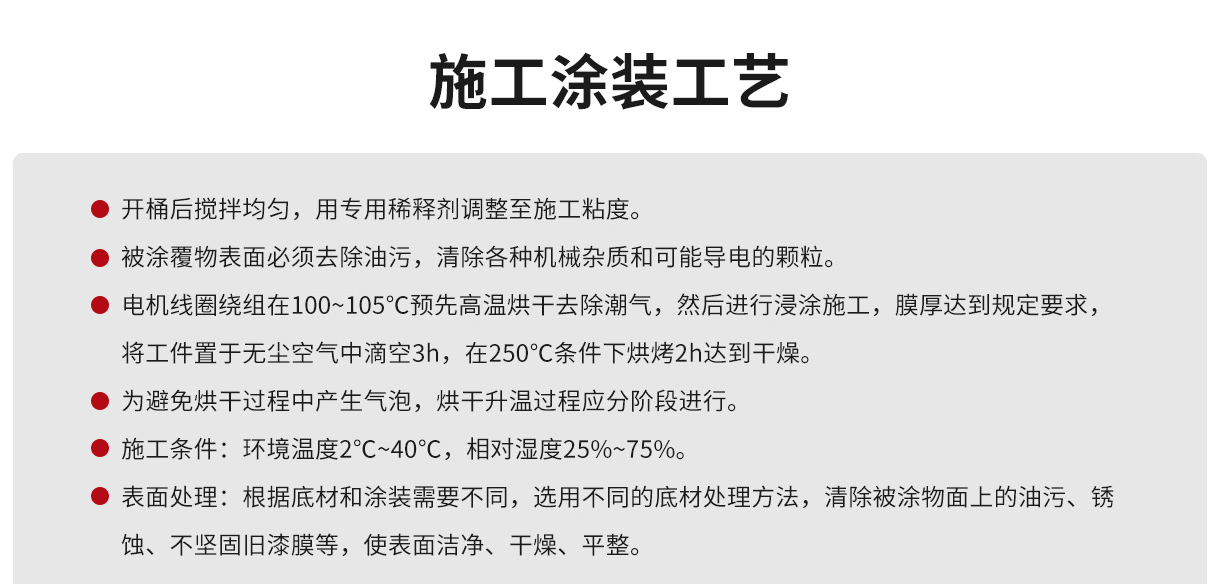

1、开桶后搅拌均匀,用专用稀释剂调整至施工粘度。

2、被涂覆物表面必须去除油污,清除各种机械杂质和可能导电的颗粒。

3、电机线圈绕组在100~105℃预先高温烘干去除潮气,然后进行浸涂施工,膜厚达到规定要求,将工件置于无尘空气中滴空3h,在250℃条件下烘烤2h达到干燥。

4、为避免烘干过程中产生气泡,烘干升温过程应分阶段进行。

5、施工条件:环境温度2℃~40℃,相对湿度25%~75%。

6、表面处理:根据底材和涂装需要不同,选用不同的底材处理方法,清除被涂物面上的油污、锈蚀、不坚固旧漆膜等,使表面洁净、干燥、平整。



W30-4有机硅绝缘清漆参数


项目参数

技术指标

漆膜颜色及外观

无色至淡黄色,均匀透明液体

理论涂布率

22m2/kg/20μm

干燥时间

烘干:2小时(250℃)(膜厚20±3μm)

击穿强度

常态(25±1℃)≥50KV/mm

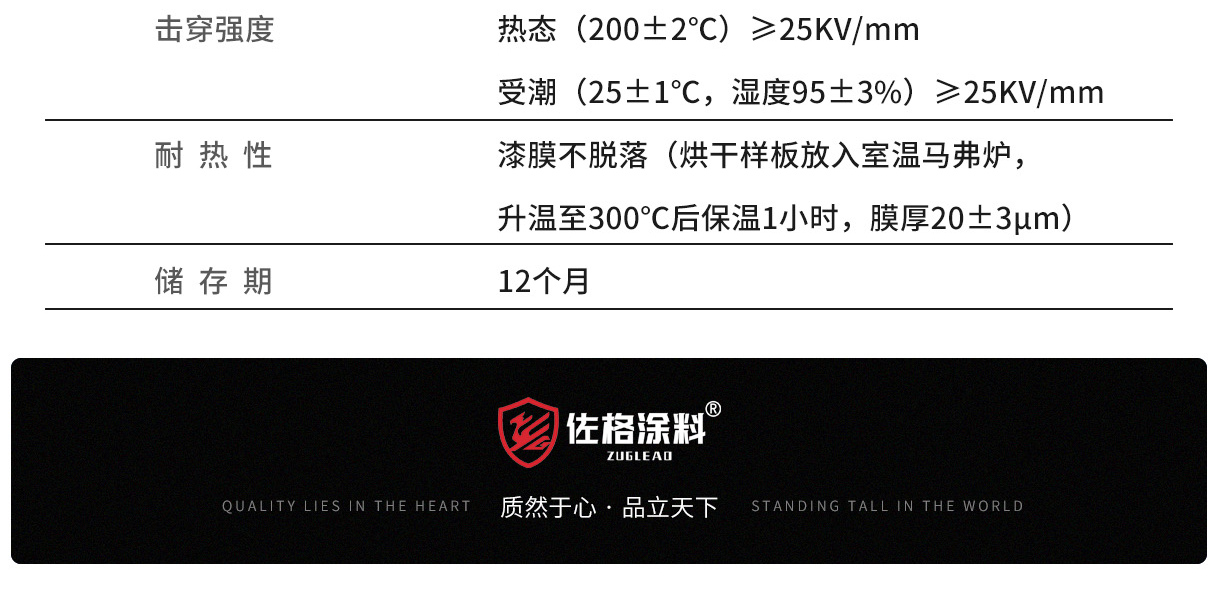

热态(200±2℃)≥25KV/mm

受潮(25±1℃,湿度95±3%)≥25KV/mm

(常态、热态和受潮测试过程中,两面膜厚均为50±5μm)

耐热性

(300℃,1h)(将烘干的样板放入室温下的马弗炉,升温至300℃后保温计时1小时)

漆膜不脱落(膜厚20±3μm)

储存期

12个月

* 本数据根据国家标准规范要求进行检测

* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。

13132079582
