该耐高温漆可耐热700℃，高温条件下涂膜完好；可耐冷热循环，漆膜不开裂；产品符合欧盟ROHS2.0所规定的有害物质限量标准，适合出口工件的涂装；耐盐雾性优良，对基材防腐防锈效果好；对于喷砂处理的工件附着力强，涂层结合牢固；该漆可以手工喷涂，也可流水线静电喷涂。
700℃高温耐热防护
排气管、消声器、排气歧管、蝶阀等专用
W61-700耐高温漆应用于车辆排气系统的高温防护，可耐热700℃，漆膜不脱落、不开裂、不易变色、耐盐雾、耐冷热循环，对工件具有优良的保护作用。

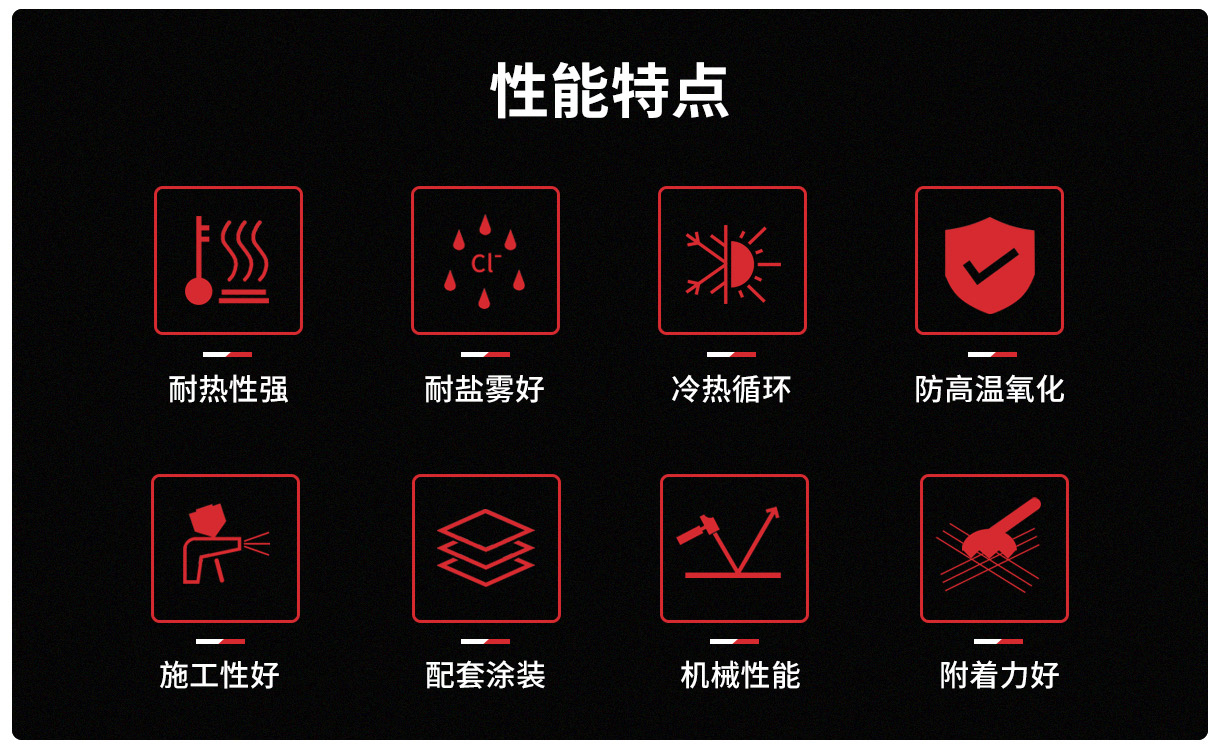

耐热性强 |
冷热循环 |
防腐性好 |
无重金属 |
机械性能 |
配套涂装 |
施工性好 |
耐盐雾强 |

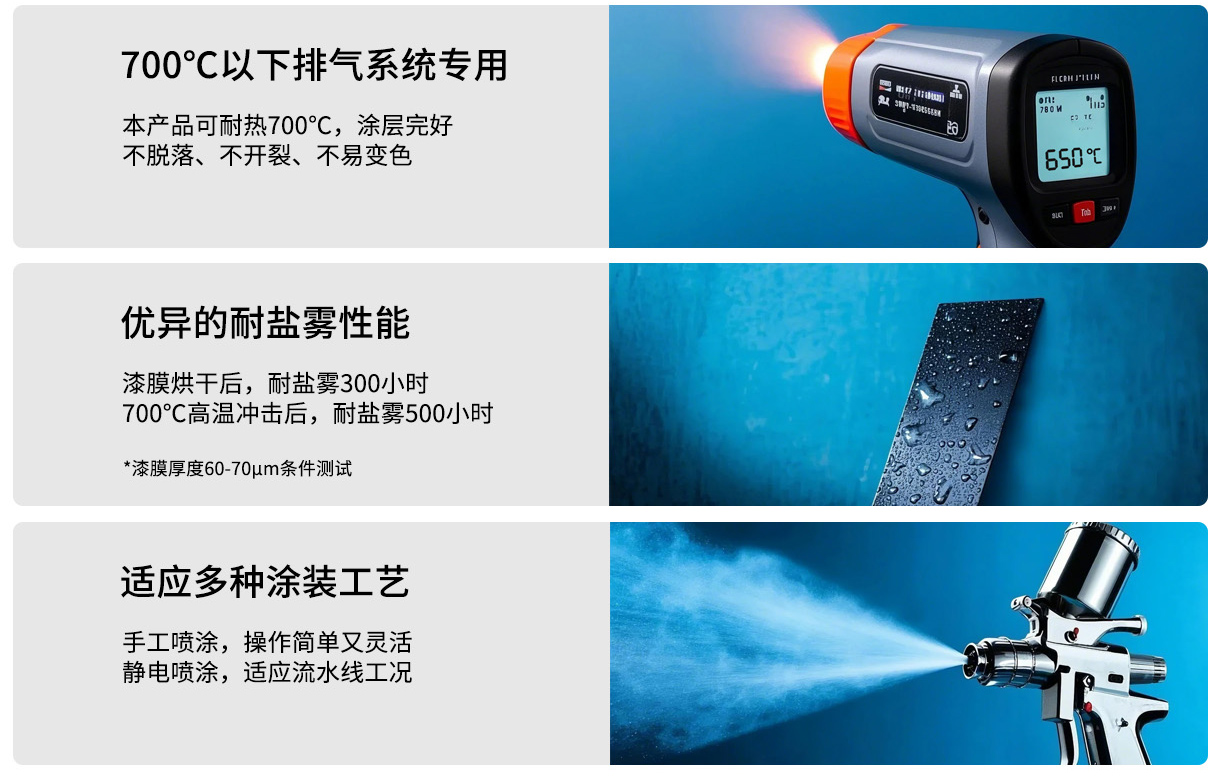

排气系统专用，耐热防护优良

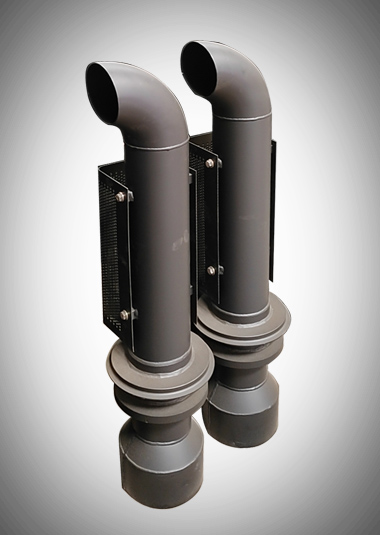

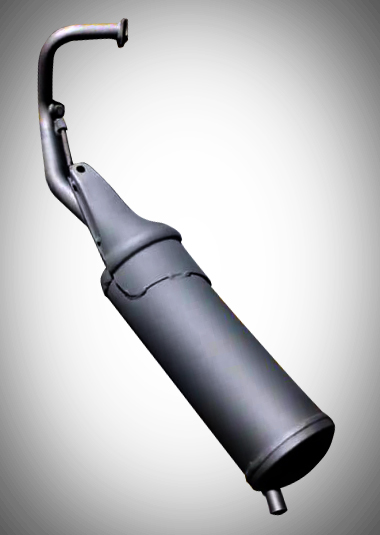

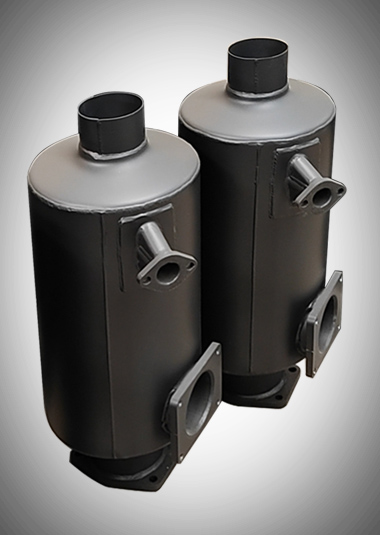

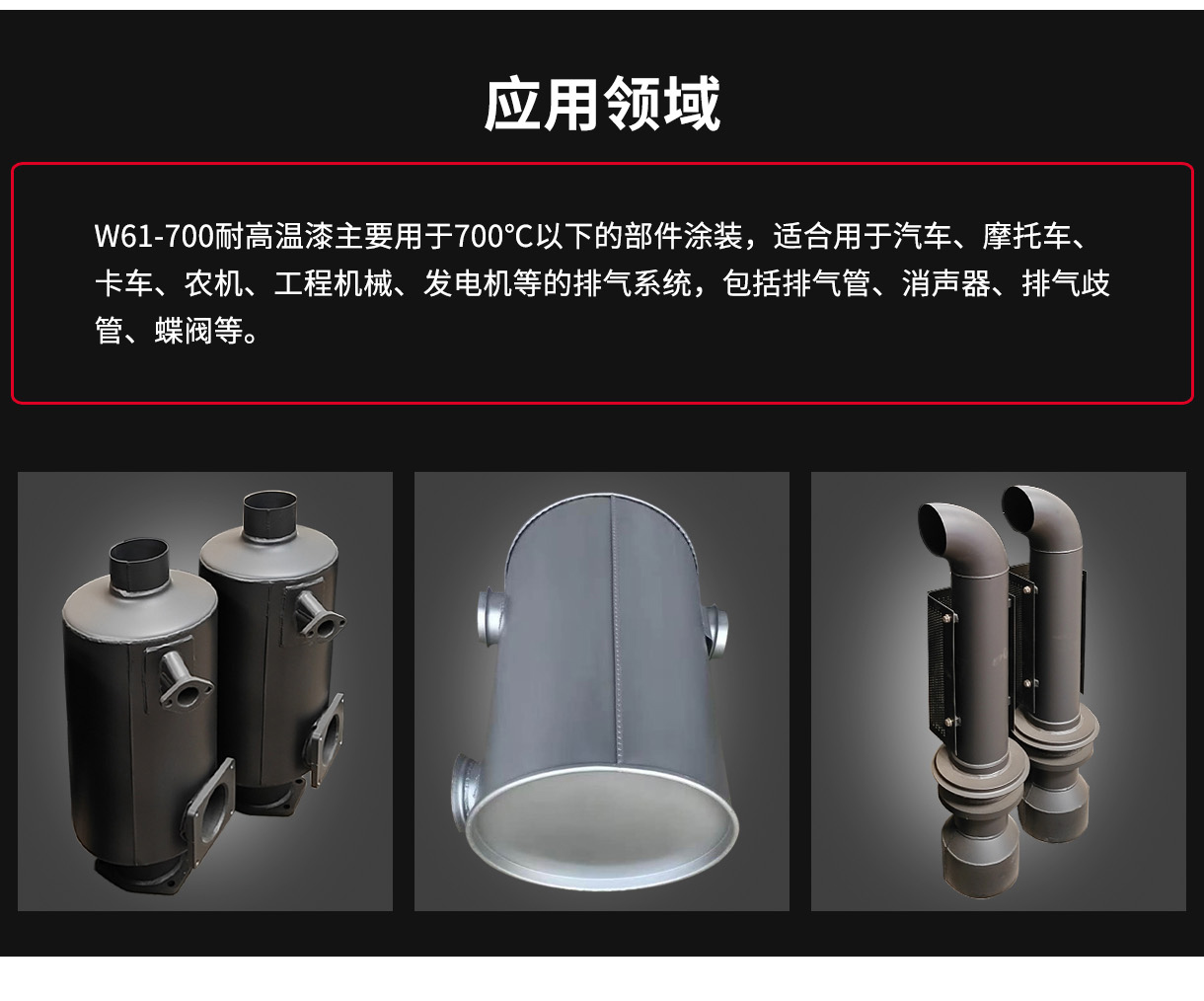

W61-700耐高温漆主要用于700℃以下的部件涂装，适合用于汽车、摩托车、卡车、农机、工程机械、发电机等的排气系统，包括排气管、消声器、排气歧管、蝶阀等。

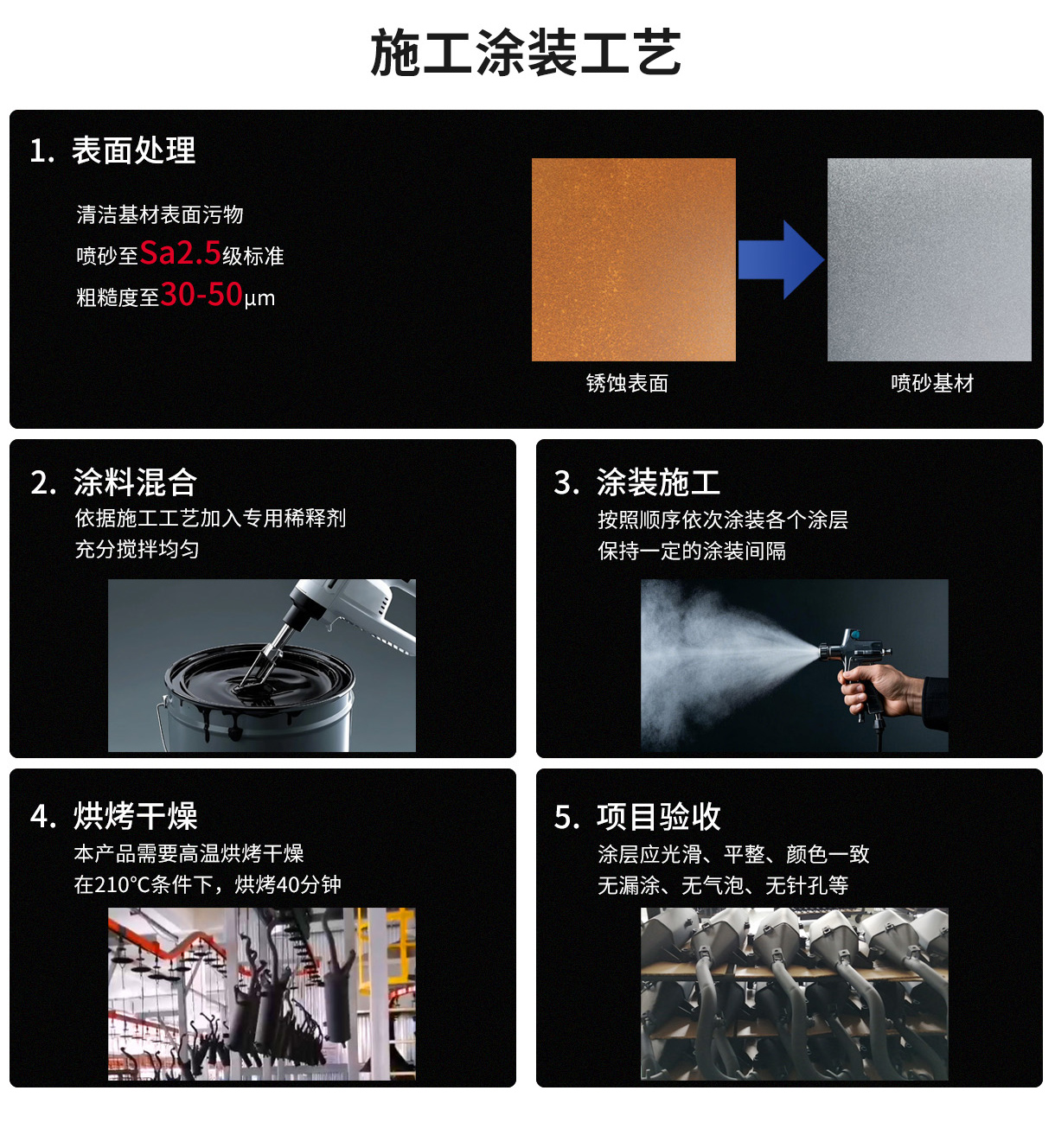

严格把控涂装工艺，保质保量完成施工
耐高温漆中加入专用稀释剂，使用动力工具或手动工具充分搅拌均匀。根据施工要求涂装施工，达到规定的漆膜厚度，施工环境2℃~40℃，相对空气湿度25%~75%。
施工方法：高温漆可采用手工喷涂，也可流水线静电喷涂
项目 | 静电喷涂 | 手工喷涂 |
稀释量 | 30~40% | 20~40% |
喷孔 | —— | 2.0~2.5mm |
喷出压力 | 10~20MPa | 0.3~0.4MPa |
静电值 | 15~50KΩ | —— |
涂装配套条件：
漆膜状态 | 底漆 | 面漆 |
底漆表干后 | 可涂装 | 可涂装 |
底漆210℃烘干后 | 不可涂装 | 可涂装 |
面漆表干后 | —— | 可涂装 |
面漆210℃烘干后 | —— | 可涂装 |
做好基材表面处理是涂装的重要前提
1、良好的表面处理，有利于漆膜与基材牢固结合，延长防腐年限，避免涂膜过早脱落。
2、被涂的钢铁表面，必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达到除锈标准Sa2.5级，粗糙度达30~40μm。
3、也可采用手工除锈方法，达到除锈标准St3级，粗糙度达30~40μm。
配套体系，精准用漆
选用合理的配套涂装体系，更能适应当前工况和环境，起到更好的防腐作用，通过分析腐蚀介质、环境类型、施工工艺等因素，综合设计涂装方案

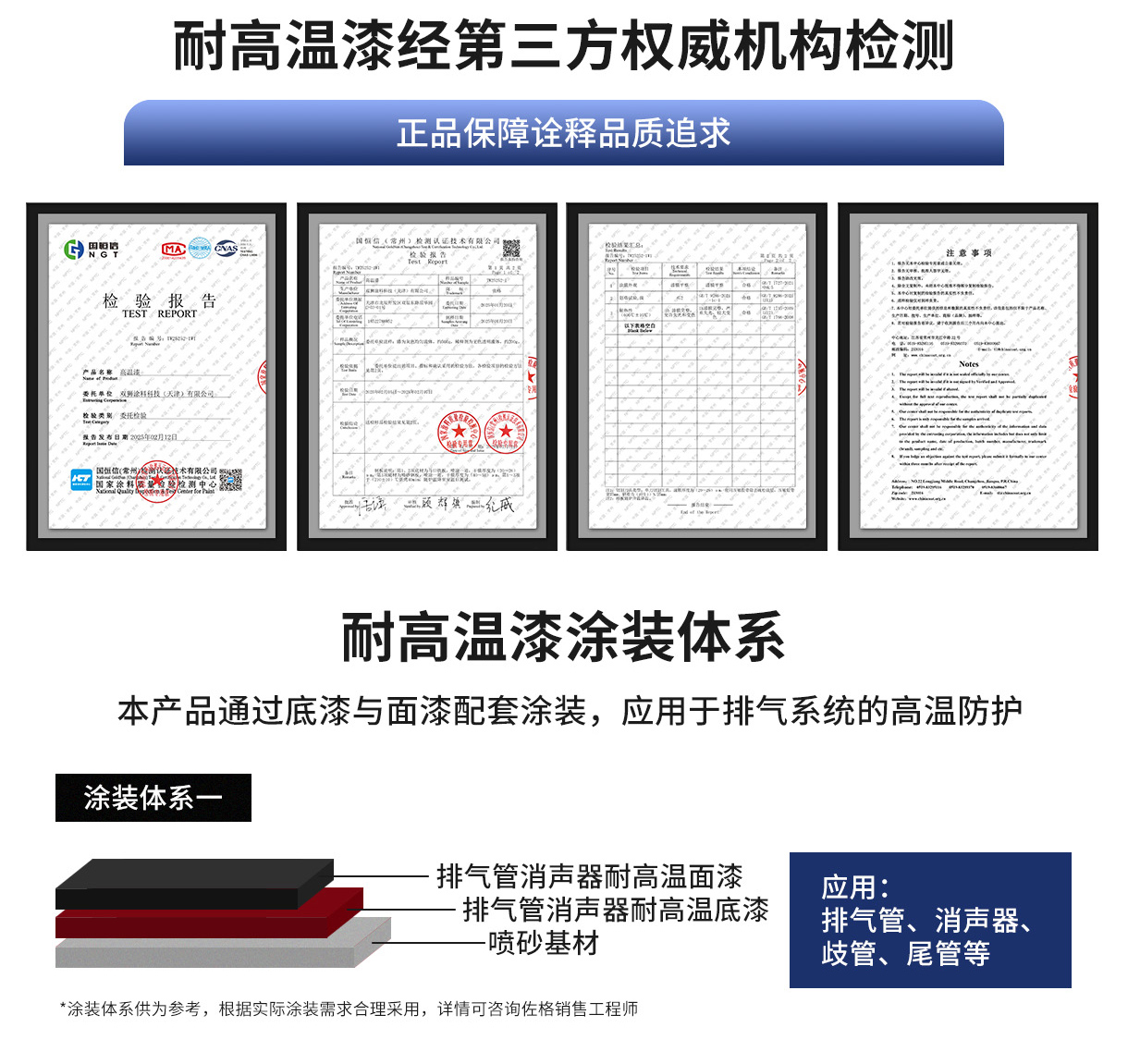

耐高温漆常用的配套体系，用于高温设施的防护，可供涂装参考：
用于排气系统耐热防护涂装：W61-700耐高温底漆+ W61-700耐高温面漆

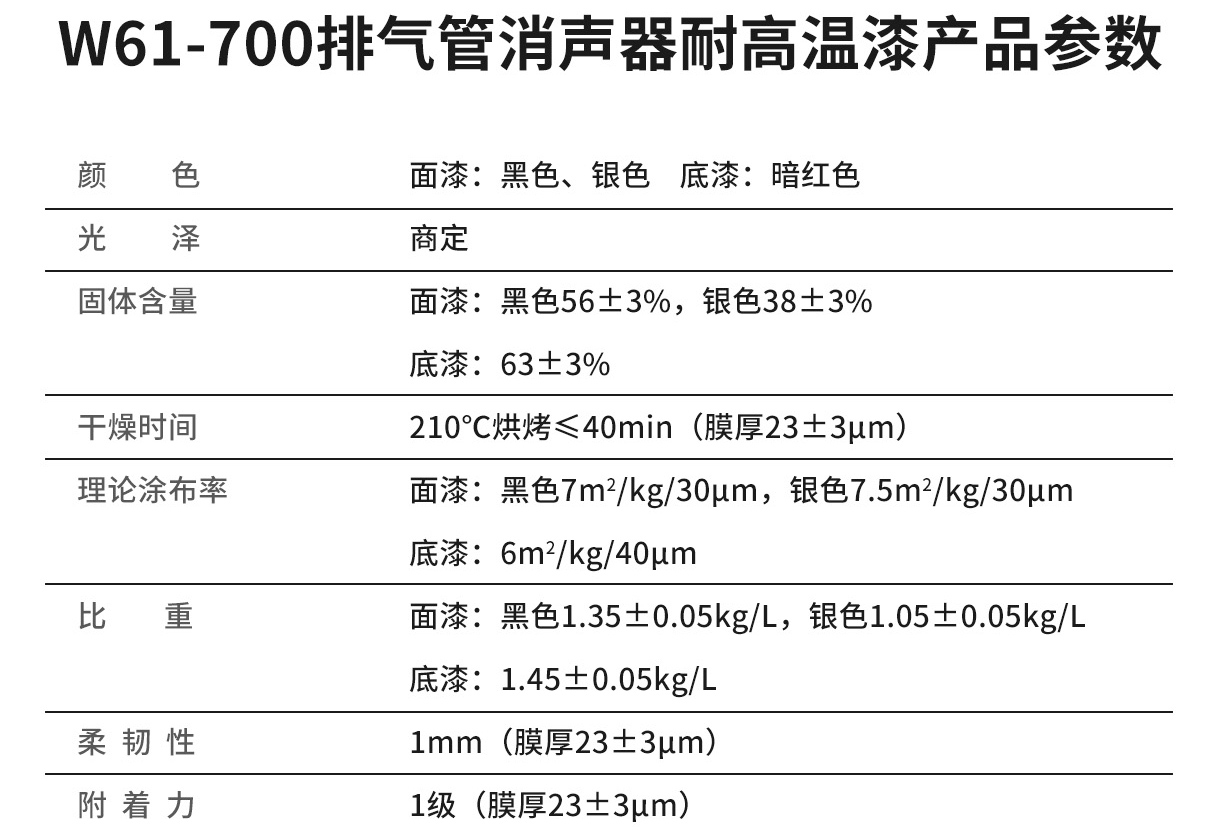

W61-700耐高温漆参数
项目参数 | 技术指标 |
颜色 | 面漆：黑色、银色 底漆：暗红色 |
光泽 | 商定 |
固体含量 （1-2小时内由120℃升温至180℃，再保温30分钟） | 面漆：黑色56±3%，银色38±3% 底漆：63±3% |
干燥时间 | 210℃烘干≥40min（膜厚23±3μm） |
理论涂布率 | 面漆：黑色 7m2/kg/30μm，银色7.5m2/kg/30μm 底漆：6m2/kg/40μm |
比重（23℃±0.5℃） | 面漆：黑色1.35±0.05kg/L，银色1.05±0.05kg/L 底漆：1.45±0.05kg/L |
柔韧性（210℃烘干40min） | 1mm（底漆面漆单独检测，膜厚23±3μm） |
附着力（210℃烘干40min） | 1级（底漆面漆单独检测，膜厚23±3μm） |

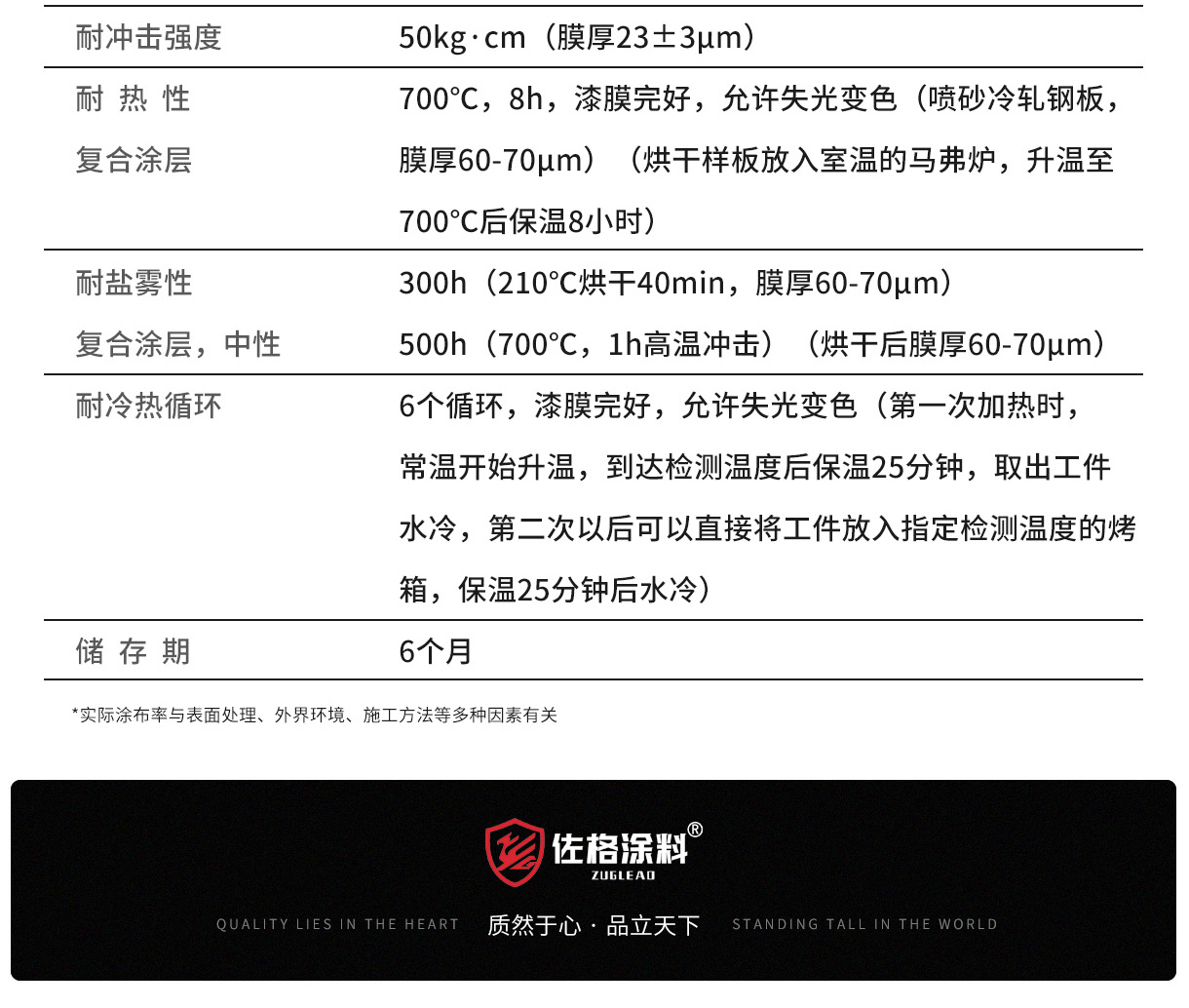

耐冲击强度（210℃烘干40min） | 50kg·cm（底漆面漆单独检测，膜厚23±3μm） |
复合涂层，耐热性（700℃，8h）（将烘干的样板放入室温下的马弗炉，升温至700℃后保温计时8小时） | 涂膜完整，允许失光变色（喷砂冷轧钢板，膜厚60-70μm） |
复合涂层，耐盐雾性（中性） | 300h（220℃烘干40min，膜厚60-70μm） 500h（700℃，1h高温冲击后）（烘干后漆膜厚度60-70μm） |
复合涂层，耐冷热循环性（6个循环） 第一次加热时，常温开始升温，到达检测温度后进行保温 25 分钟，取出工件水冷，第二次以后可以直接将工件放入指定检测温度的烤箱里，保温 25 分钟后进行水冷 | 漆膜完整，允许失光变色 （烘干后漆膜厚度60-70μm，进行6次冷热循环试验） |
储存期 | 6个月 |
* 本数据根据国家标准规范要求进行检测
* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料，鉴于产品使用条件非我方所能控制，此中信息不含担保，即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展，本说明书的内容也会随时进行更改，此中所有信息均以我方确认为主。
