本产品具有高固低粘、低VOC、干燥速度快、混合使用期长久等特性,户外耐候性强、防腐优良、外观装饰性好,适合工业工程涂装以及环保要求高的项目使用。
PU800H低VOC快干丙烯酸聚氨酯面漆

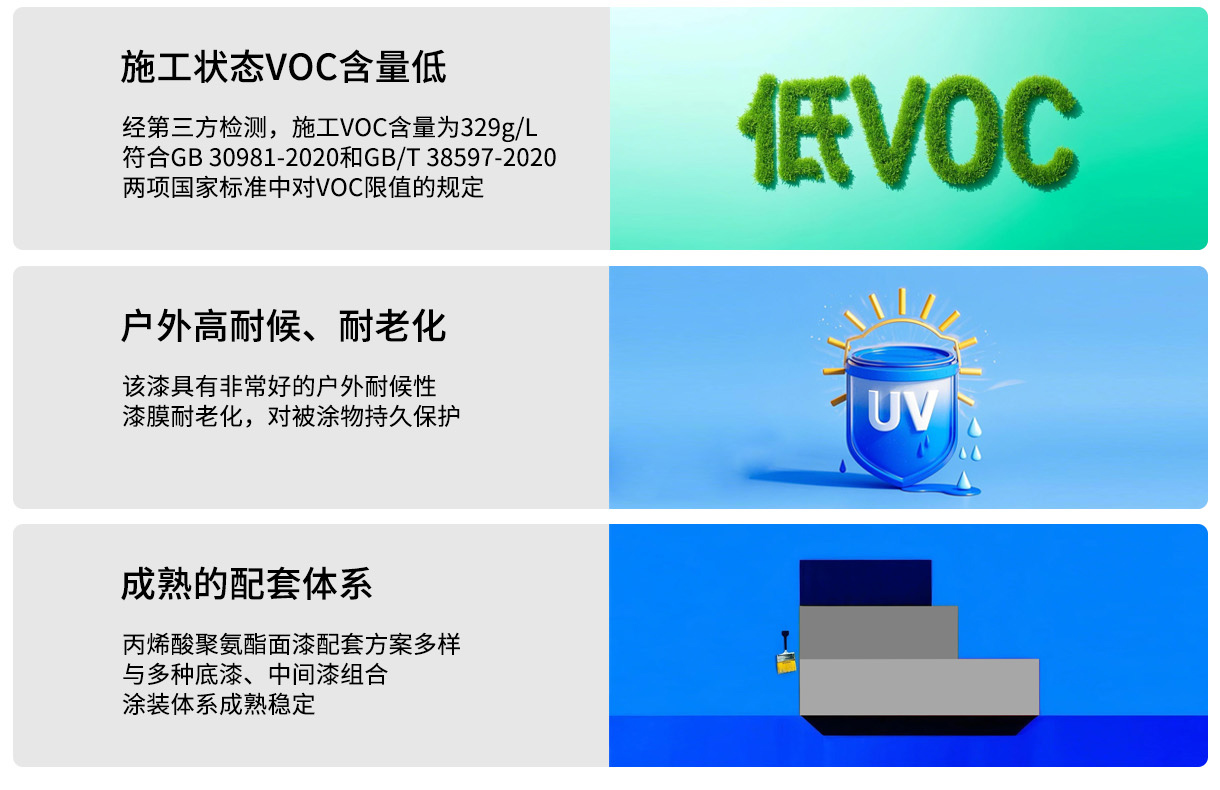

低VOC特性:符合GB 30981-2020标准
混合施工漆料的VOC含量检测329g/L

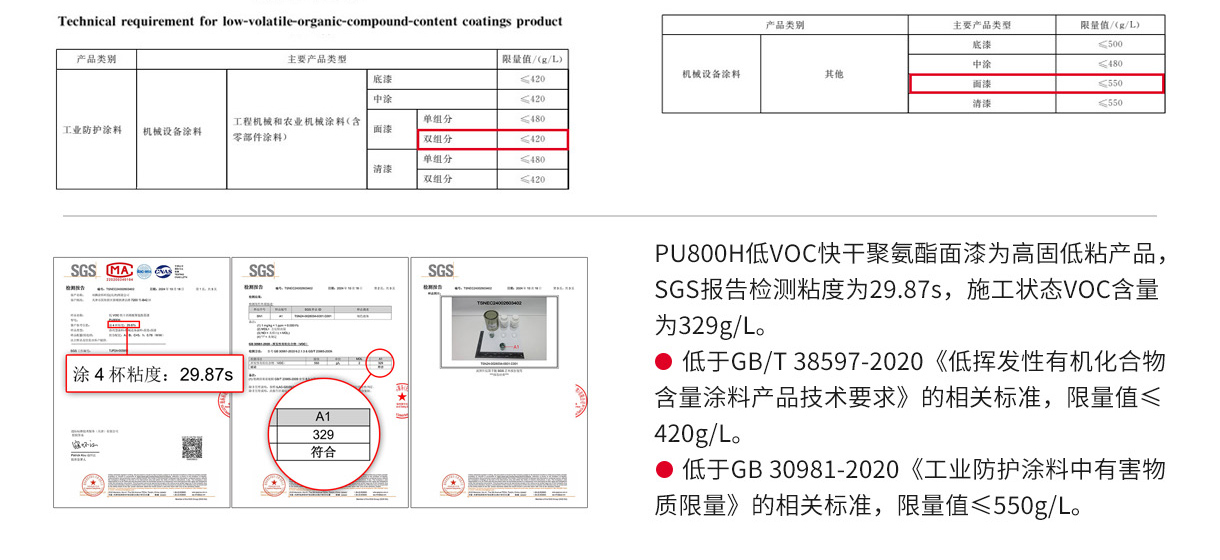

1、PU800H低VOC快干丙烯酸聚氨酯面漆,通过SGS检测,测定兑稀后的施工混合漆料中,VOC含量为329g/L,低于GB 30981-2020《工业防护涂料中有害物质限量》的标准要求,具有优良的环保特性
2、本产品加入稀释剂后,涂-4杯测定粘度为29.87s,稀释剂加入量少,达到适合涂装的状态下,兼顾较低的VOC
3、漆膜干燥速度快,表干时间在23℃条件下达到40分钟
4、漆料加入固化剂后混合使用期达到12小时,相比传统油漆时间更长

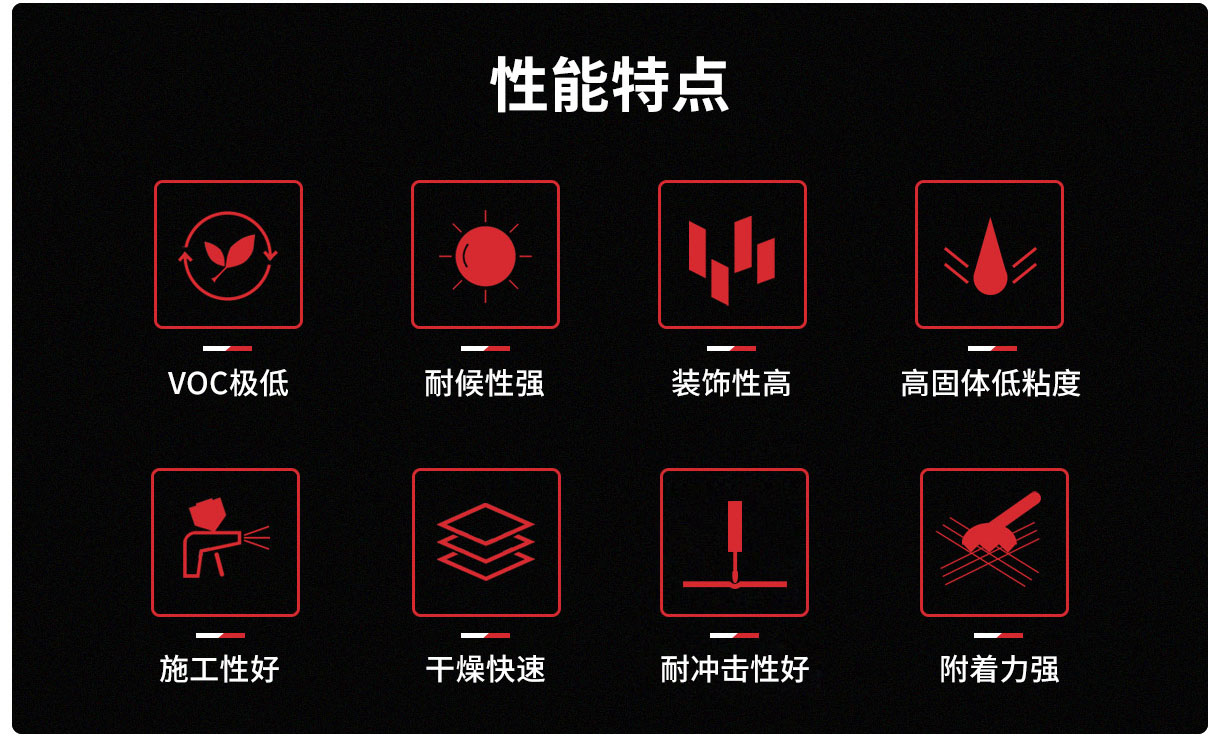

主要性能特点
耐候性强 | 防腐优良 | 长久保护 | 装饰性优 |
机械性能 | 配套多样 | 施工性好 | 附着力强 |
户外严苛环境防护涂装
PU800H低VOC快干丙烯酸聚氨酯面漆适合涂装于户外环境的钢结构、体育馆、桥梁、港口、机械设备、管道、厂房、储罐、护栏等,用于各种腐蚀环境,特别适合工业环境、沿海环境等非常恶劣的领域。
严格把控涂装工艺,保质保量完成施工

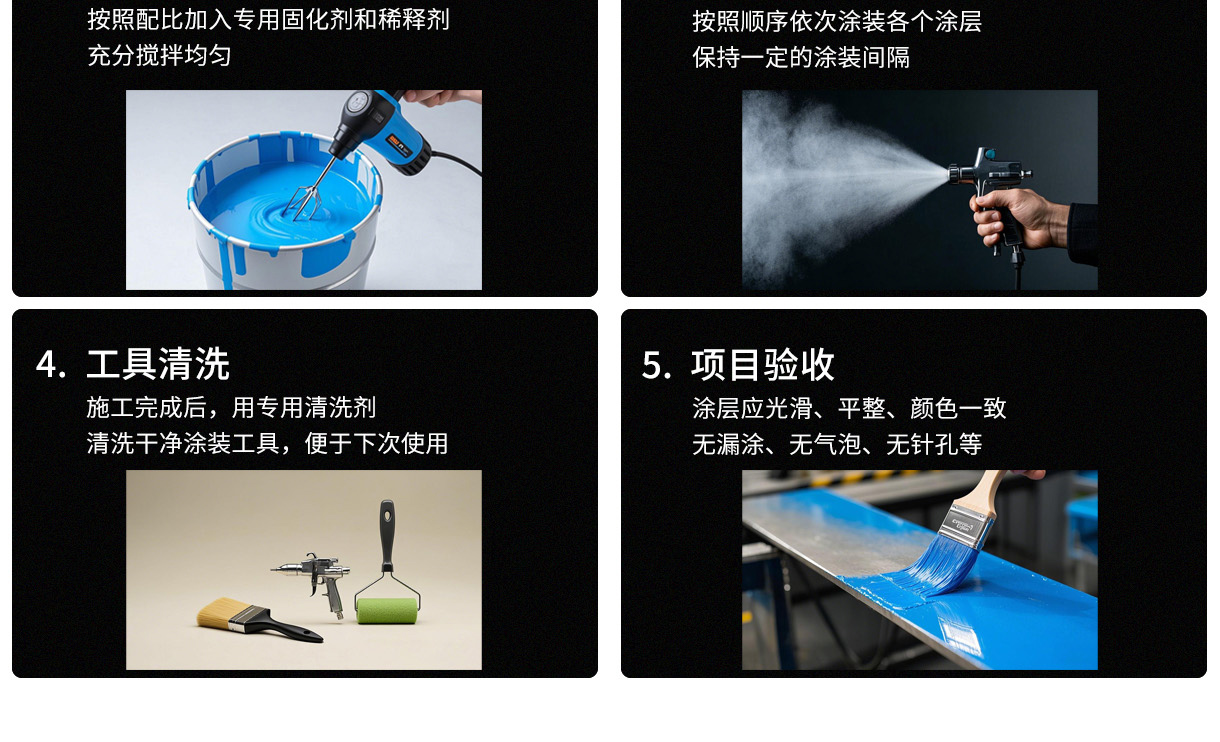

主漆与固化剂按照规定的配比混合,加入专用稀释剂,使用动力工具或手动工具充分搅拌均匀。根据施工要求涂装施工,达到规定的漆膜厚度,施工环境温度5℃~35℃,相对空气湿度25%~75%。
施工方法:可采用喷涂、刷涂、辊涂方法
项目 | 高压无气喷涂 | 有气喷涂 | 手工涂刷、辊涂 |
稀释比率 | 8% | 13% | —— |
喷孔 | 0.43~0.53mm | —— | —— |
喷出压力 | 10~15MPa | —— | —— |
做好基材表面处理是涂装的重要前提
1、良好的表面处理,有利于漆膜与基材牢固结合,延长防腐年限,避免涂膜过早脱落。
2、被涂的钢铁表面,必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达到除锈标准Sa2.5级,粗糙度达30~50μm。
3、也可采用手工除锈方法,达到除锈标准St3级,粗糙度达30~50μm。
4、表面处理完成后4小时内涂装,避免基材再次返锈。
配套体系,精准用漆
选用合理的配套涂装体系,更能适应当前工况和环境,起到更好的防腐作用,通过分析腐蚀介质、环境类型、施工工艺等因素,综合设计涂装方案

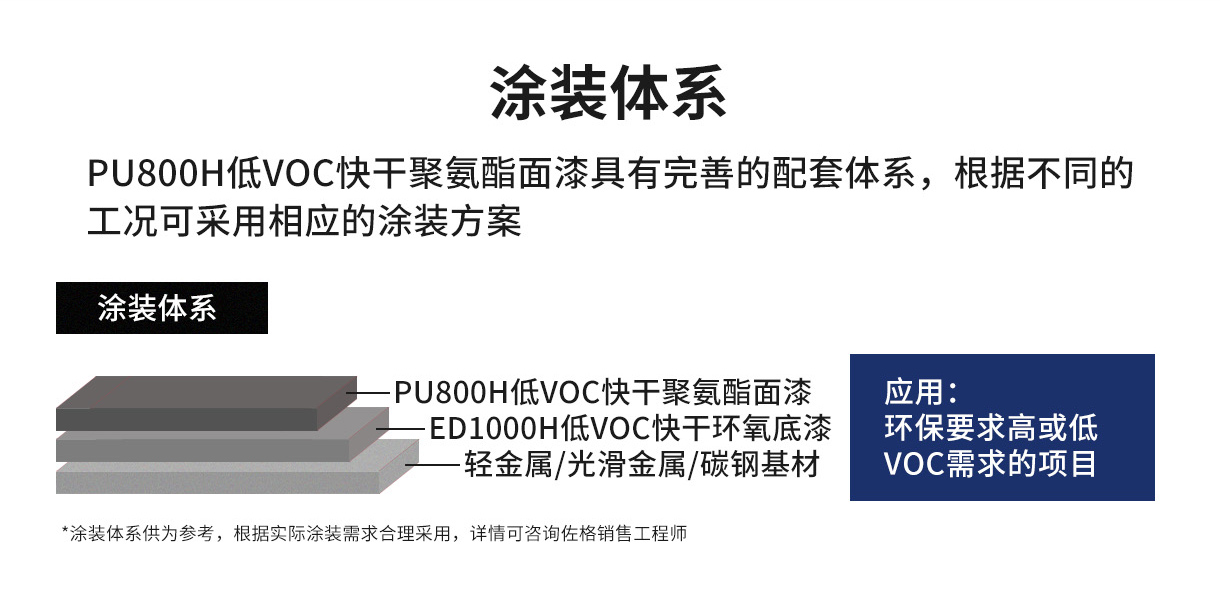

PU800H丙烯酸聚氨酯面漆常用的配套体系,防腐保护和外观装饰,可供涂装参考:
ED1000H低VOC快干环氧底漆+PU800H低VOC快干丙烯酸聚氨酯面漆

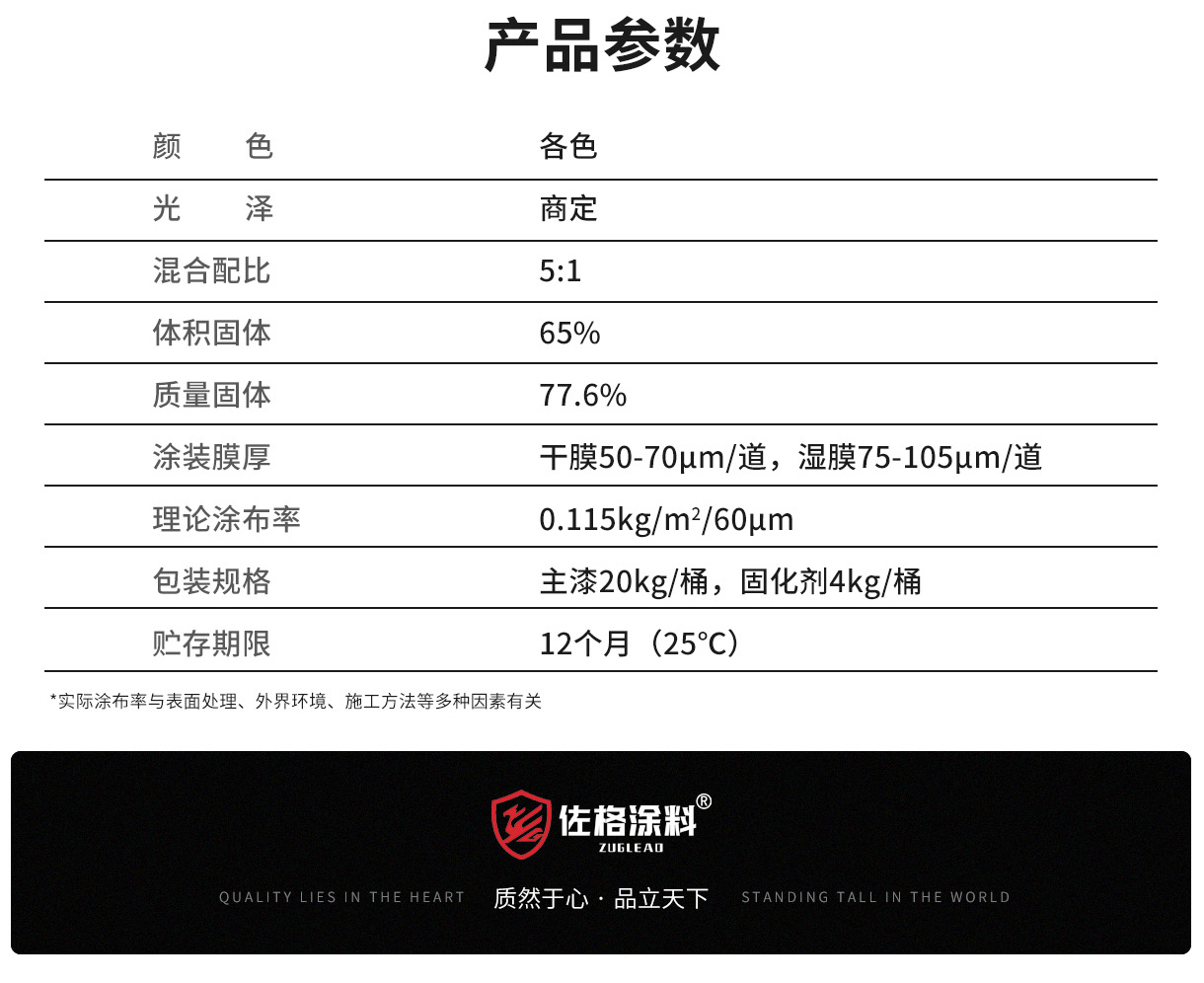

PU800H低VOC快干丙烯酸聚氨酯面漆参数
项目参数 | 性能指标 |
颜色 | 各色 |
光泽 | 商定 |
体积固体分 | 65% |
质量固体分 | 77.6% |
涂装膜厚 | 干膜50~70μm/道,湿膜75~105μm/道 |
包装规格 | 主漆20kg/桶,固化剂4kg/桶 |
混合配比 | 5:1 |
稀释剂 | 丙烯酸聚氨酯专用稀释剂 |
理论涂布率 | 0.115kg/m2/60μm 实际涂布率与表面处理、外界环境、施工方法等多种因素有关 |
施工温度 | 5℃~35℃ |
储存条件 | 干燥阴凉环境,远离火源及热源,包装保持封闭 |
储存期 | 12个月(25℃) |
* 本数据根据国家标准规范要求进行检测
* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。
