ED1000H低VOC快干环氧底漆

本产品是由环氧树脂、改性环氧树脂和改性聚酰胺固化剂及特殊添加剂组成的环氧防锈底漆。
特性及用途/Features and uses


本产品具有高固体低粘度、低VOC、干燥速度快、混合使用期时间长等特点,VOC含量低于GB 30981-2020《工业防护涂料中有害物质限量》标准,符合当前环保需求。该漆涂层耐盐雾性强、耐盐水优良,同时对光滑基材表面附着力好。


ED1000环氧底漆


低VOC特性:符合GB 30981-2020标准

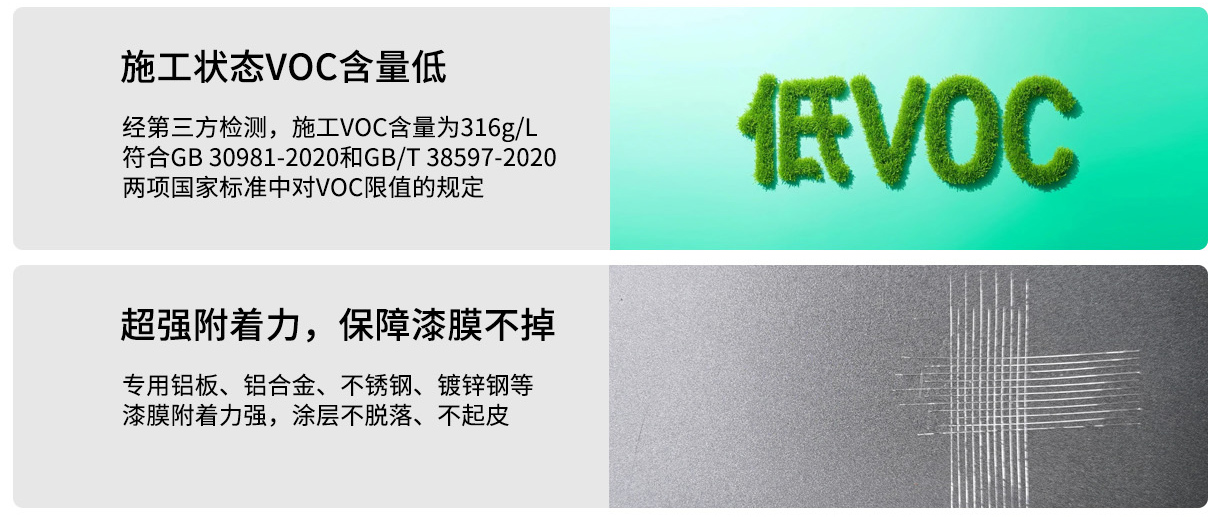

混合施工漆料的VOC含量检测316g/L

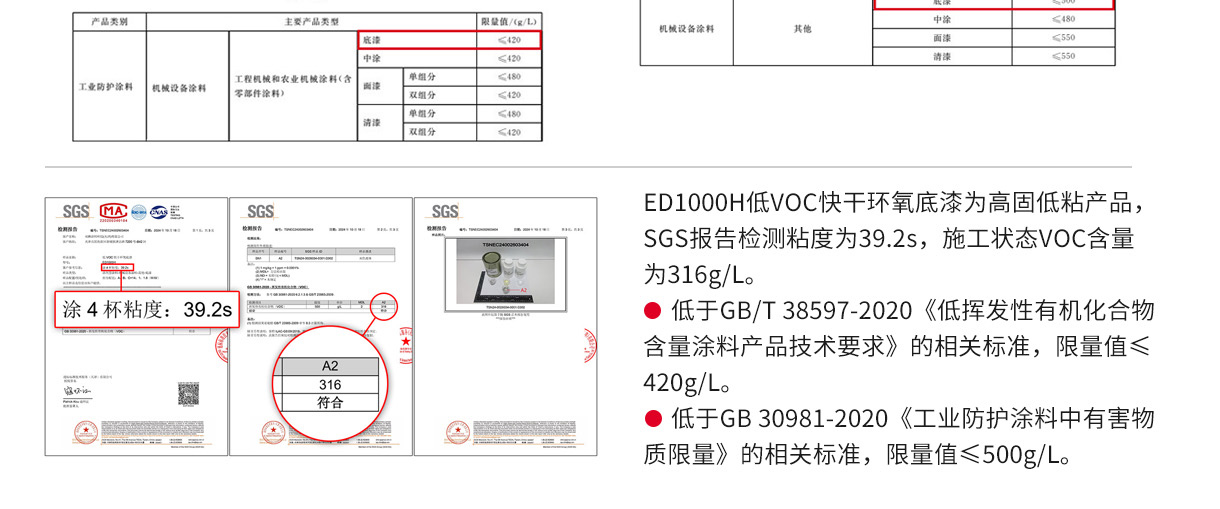

1、ED1000H低VOC快干环氧底漆,通过SGS检测,测定兑稀后的施工混合漆料中,VOC含量为316g/L,低于GB 30981-2020《工业防护涂料中有害物质限量》的标准要求,具有优良的环保特性

2、本产品加入稀释剂后,涂-4杯测定粘度为39.2s,稀释剂加入量少,达到适合涂装的状态下,兼顾较低的VOC

3、漆膜干燥速度快,表干时间在23℃条件下达到30分钟

4、漆料加入固化剂后混合使用期达到12小时,相比传统油漆时间更长




主要性能特点




强附着力





耐盐雾好





防护性强




无需打磨





机械性能





配套多样





耐低温





耐腐性强




不锈钢、铝合金、铝板、镀锌等基材涂装

ED1000H低VOC快干环氧底漆涂装于不锈钢、铝合金、铝板、镀锌等材质,特别适合光滑轻金属或难于附着的表面防护





严格把控涂装工艺,保质保量完成施工

主漆与固化剂按照规定的配比混合,加入专用稀释剂,使用动力工具或手动工具充分搅拌均匀,根据施工要求涂装施工,达到规定的漆膜厚度


施工方法:可采用喷涂、刷涂、辊涂方法

项目

高压无气喷涂

有气喷涂

手工涂刷、辊涂

稀释比率

8%

13%

——

喷孔

0.43~0.53mm

——

——

喷出压力

10~15MPa

——

——



做好基材表面处理是涂装的重要前提


1、金属表面无需喷砂、不用打磨,节省了磨料的使用,省时省力

2、使用溶剂擦拭金属表面,主要去除油污油脂,避免油膜影响油漆与基材的结合

3、如果基材已经锈蚀,需要将锈迹等去除


不锈钢处理



配套体系,精准用漆

选用合理的配套涂装体系,更能适应当前工况和环境,起到更好的防腐作用,通过分析腐蚀介质、环境类型、施工工艺等因素,综合设计涂装方案

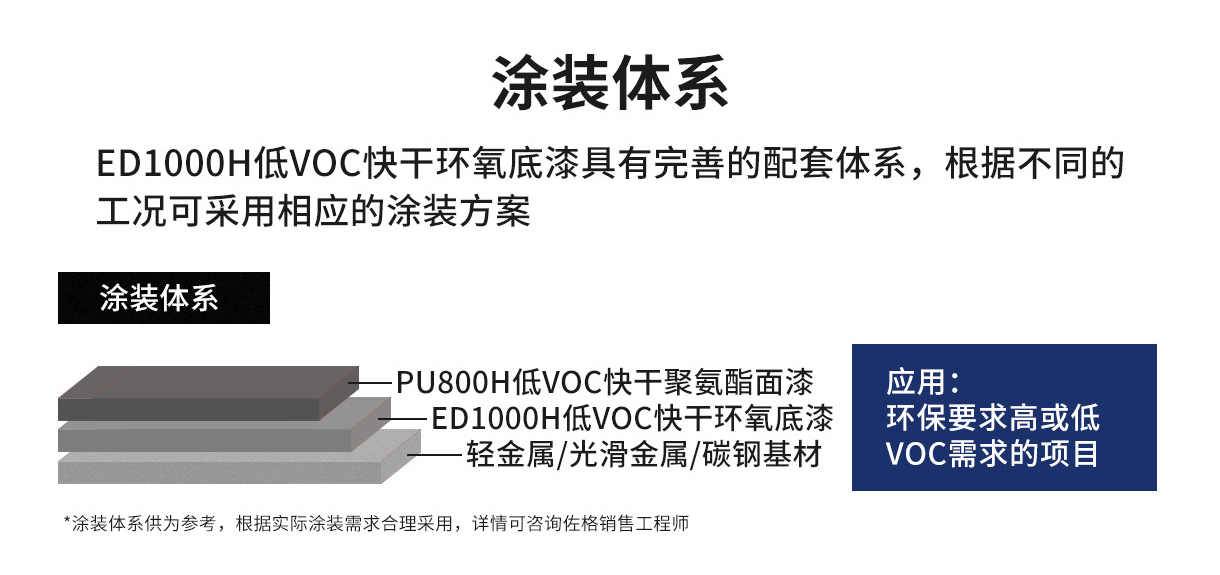

ED1000H低VOC快干环氧底漆常用的配套体系,防腐保护和外观装饰,可供涂装参考:

ED1000H低VOC快干环氧底漆+PU800H低VOC快干丙烯酸聚氨酯面漆


ED1000H低VOC快干环氧底漆参数


项目参数

技术指标

颜色

灰色及其他商定颜色

体积固体分

71%

质量固体分

82.7%

涂装膜厚

干膜50~100μm/道,湿膜70~140μm/道

包装规格

主漆18kg/桶,固化剂2kg/桶

混合配比

9:1

稀释剂

环氧稀释剂

理论涂布率

0.09kg/m2/50μm

实际涂布率与表面处理、外界环境、施工方法等多种因素有关

施工温度

5℃~35℃

储存条件

干燥阴凉环境,远离火源和热源,包装保持封闭

储存期

12个月(25℃)

* 本数据根据国家标准规范要求进行检测

* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。

13132079582
