本产品是由专用有机硅树脂、各种耐高温颜填料和特种添加剂组成，可长期耐热550℃，具有优良防腐能力。
特性及用途/Features and uses
本耐高温漆可长久耐热550℃、耐冷热循环、机械性能好、附着力优，可进行手工喷涂施工或流水线静电喷涂。该漆应用于排气系统的防护，包括排气管、消音器、尾管等，广泛使用于乘用车、摩托车领域。
W61-550排气管消声器耐高温漆
排气系统高温耐热防护
排气管、消声器、排气歧管、蝶阀等专用
W61-550耐高温漆应用于车辆排气系统的高温防护，可耐热550℃，漆膜不脱落、不开裂、不易变色、耐盐雾、耐冷热循环，对工件具有优良的保护作用。
耐热性强 |
冷热循环 |
防腐性好 |
附着力强 |
机械性能 |
配套涂装 |
施工性好 |
耐盐雾强 |
排气系统专用，耐热防护优良
W61-550耐高温漆主要用于550℃以下的部件涂装，适合用于汽车、摩托车、卡车、农机、工程机械、发电机等的排气系统，包括排气管、消声器、排气歧管、蝶阀等。
严格把控涂装工艺，保质保量完成施工
耐高温漆中加入专用稀释剂，使用动力工具或手动工具充分搅拌均匀。根据施工要求涂装施工，达到规定的漆膜厚度，施工环境2℃~40℃，相对空气湿度25%~75%。
施工方法：高温漆可采用手工喷涂，也可流水线静电喷涂
项目 | 静电喷涂 | 手工喷涂 |
稀释量 | 30~40% | 25~35% |
喷孔 | —— | 2.0~2.5mm |
喷出压力 | 10~20MPa | 0.3~0.5MPa |
静电值 | 15~50KΩ | —— |
做好基材表面处理是涂装的重要前提
1、良好的表面处理，有利于漆膜与基材牢固结合，延长防腐年限，避免涂膜过早脱落。
2、被涂的钢铁表面，必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达到除锈标准Sa2.5级，粗糙度达30~40μm。
3、也可采用手工除锈方法，达到除锈标准St3级，粗糙度达30~40μm。
配套体系，精准用漆
选用合理的配套涂装体系，更能适应当前工况和环境，起到更好的防腐作用，通过分析腐蚀介质、环境类型、施工工艺等因素，综合设计涂装方案
耐高温漆常用的配套体系，用于排气系统防护，可供涂装参考：
用于排气系统耐热防护涂装：W61-550耐高温漆，涂装至规定膜厚

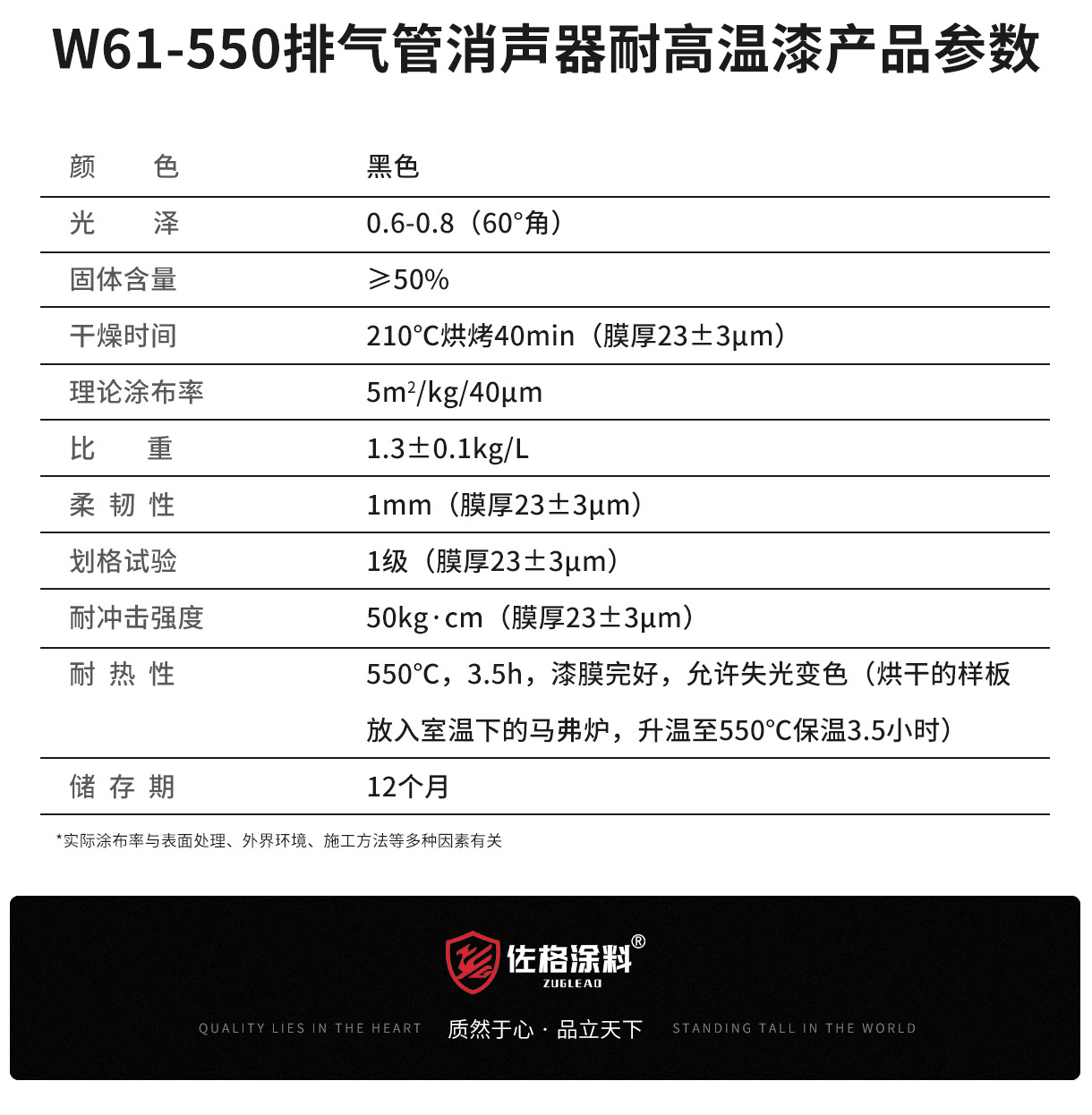

W61-550耐高温漆参数
项目参数 | 技术指标 |
颜色 | 黑色 |
光泽（60°角） | 0.6~0.8 |
固体含量 （180℃条件下保温60分钟） | ≥50% |
完全固化 | 210℃烘干≥40min（膜厚23±3μm） |
理论涂布率 | 5m2/kg/40μm |
比重（23℃±0.5℃） | 1.3±0.1kg/L |
柔韧性（210℃烘干40min） | 1mm（膜厚23±3μm） |
划格试验（210℃烘干40min） | 1级（膜厚23±3μm） |
耐冲击强度（210℃烘干40min） | 50kg·cm（膜厚23±3μm） |
耐热性（550℃，3.5h） （将烘干的样板放入室温下的马弗炉，升温至550℃后保温计时3.5小时） | 涂膜完整，允许失光变色 （实干后检测漆膜厚度40~50μm） |
储存期 | 12个月 |
* 本数据根据国家标准规范要求进行检测
* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料，鉴于产品使用条件非我方所能控制，此中信息不含担保，即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展，本说明书的内容也会随时进行更改，此中所有信息均以我方确认为主。
