PU1000(W)底面合一水性漆是由二级分散体羟基丙烯酸乳液、亲水异氰酸酯、附着力促进剂和颜填料组成，该漆是一种水性聚氨酯防腐漆，在工业涂装中应用广泛。
特性及用途/Features and uses
该底面合一水性漆附着力优良，用于不锈钢、铝合金、铝板及镀锌钢表面涂装，保证漆膜不脱落，涂层耐候性强、保色保光、耐盐雾性好、屏蔽性高，具有底漆和面漆的双重特性。
PU1000(W)轻金属底面合一水性漆
强附着力底面合一型防护漆
轻金属、有色金属、黑色金属水性涂装
PU1000(W)底面合一水性漆具有优良的性能，用于各类金属表面涂装，附着力强，防护性好，耐盐雾达到1000小时以上，耐候性优良，涂层致密，屏蔽性强
耐候优良 |
光泽度高 |
附着力强 |
装饰性优 |
水性环保 |
底面合一 |
耐盐雾强 |
耐腐蚀好 |
检测报告，品质保障

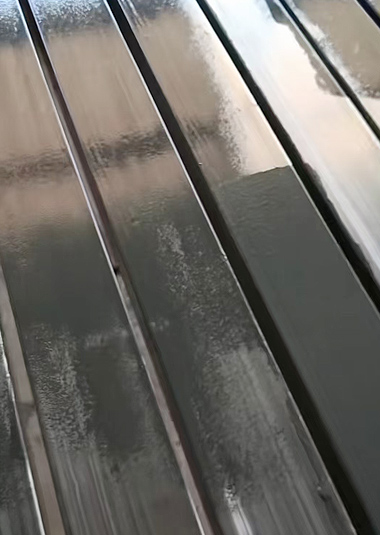

不锈钢、铝合金、铝板、镀锌板等涂装
该水性漆涂装于不锈钢、铝合金、铝板、镀锌板、碳钢、铸铁等材质，特别适合光滑轻金属表面防护

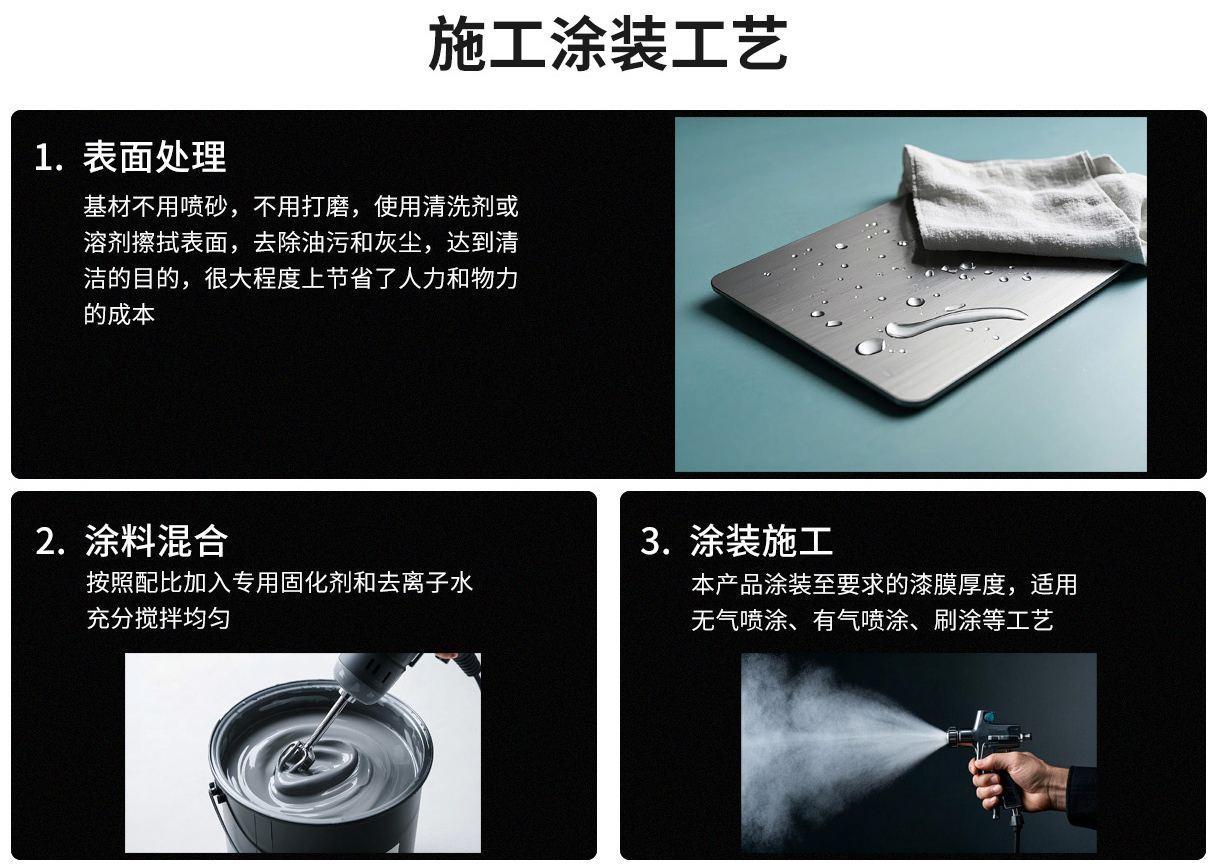

严格把控涂装工艺，保质保量完成施工
主漆与固化剂按照规定的配比混合，加入专用稀释剂，使用动力工具或手动工具充分搅拌均匀，根据施工要求涂装施工，达到规定的漆膜厚度
施工方法：可采用喷涂、刷涂、辊涂方法
项目 | 高压无气喷涂 | 有气喷涂 | 手工涂刷、辊涂 |
稀释比率 | 5~15% | 15~20% | 5~15% |
喷孔 | 0.43~0.53mm | —— | —— |
喷出压力 | 10~15MPa | —— | —— |
涂装间隔：每道涂层的施工需要保持一定的涂装间隔，使漆膜达到良好的状态
温度 | 5℃ | 20℃ | 30℃ |
湿度 | 45%-65% | 45%-65% | 45%-65% |
指触干燥 | 1hrs | 45mins | 25mins |
半硬干燥 | 5hrs | 4hrs | 3hrs |
最小涂装间隔 | 48hrs | 24hrs | 24hrs |
最大涂装间隔 | 7days | 7days | 7days |
混合使用期：混合好的漆料应在规定的时间内用完，避免漆料发生凝固无法施工
| 温度 | 10℃ | 20℃ | 30℃ |
| 适用期 | 4hrs | 3hrs | 2hrs |

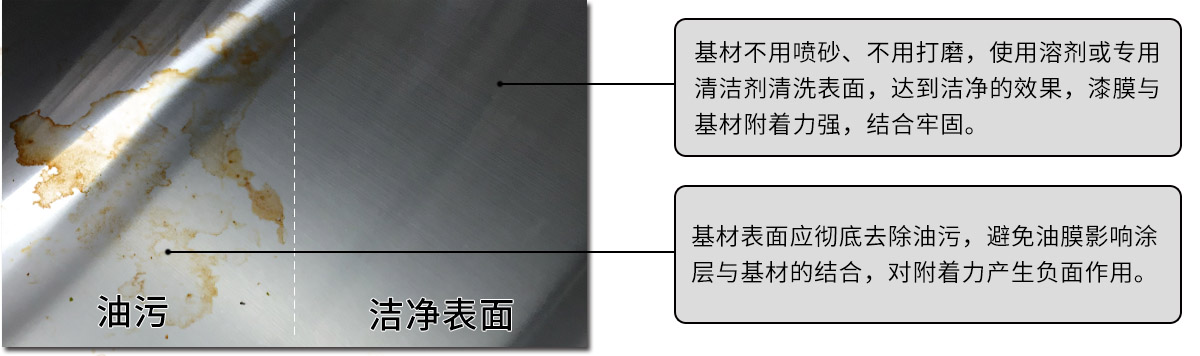

做好基材表面处理是涂装的重要前提
1、金属表面无需喷砂、不用打磨，节省了磨料的使用，省时省力
2、使用溶剂擦拭金属表面，主要去除油污油脂，避免油膜影响油漆与基材的结合
3、如果基材已经锈蚀，需要将锈迹等去除

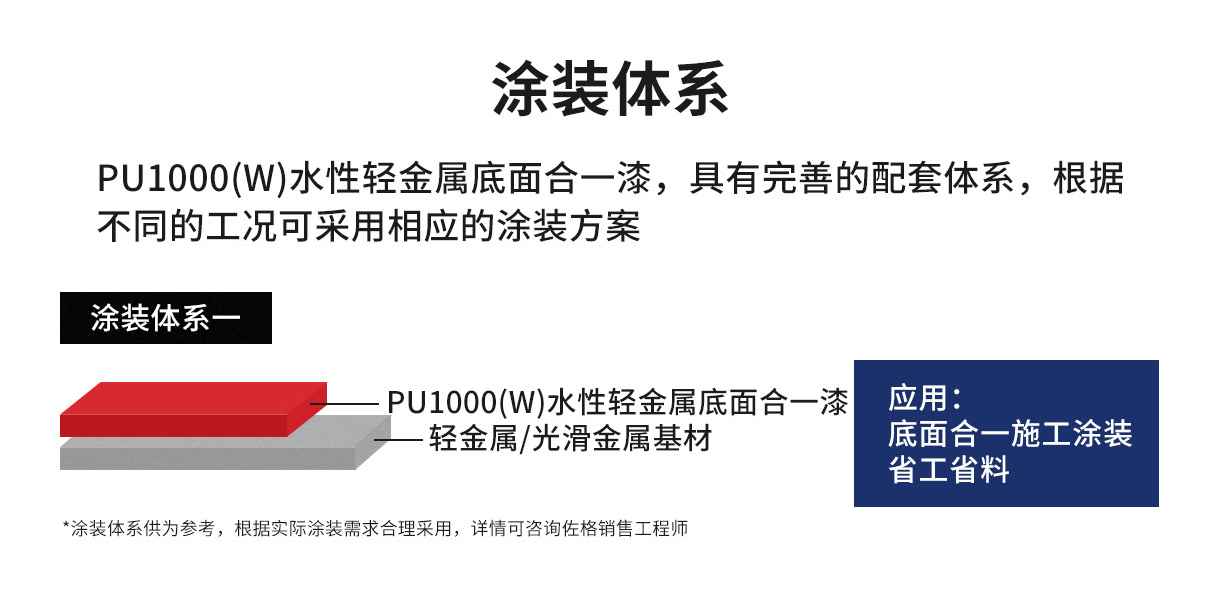

配套体系，精准用漆
选用合理的配套涂装体系，更能适应当前工况和环境，起到更好的防腐作用，通过分析腐蚀介质、环境类型、施工工艺等因素，综合设计涂装方案
PU1000(W)底面合一水性漆常用的配套体系，防腐保护和外观装饰，可供涂装参考：
PU1000(W)底面合一水性漆，涂装1-2道，达到规定的漆膜厚度

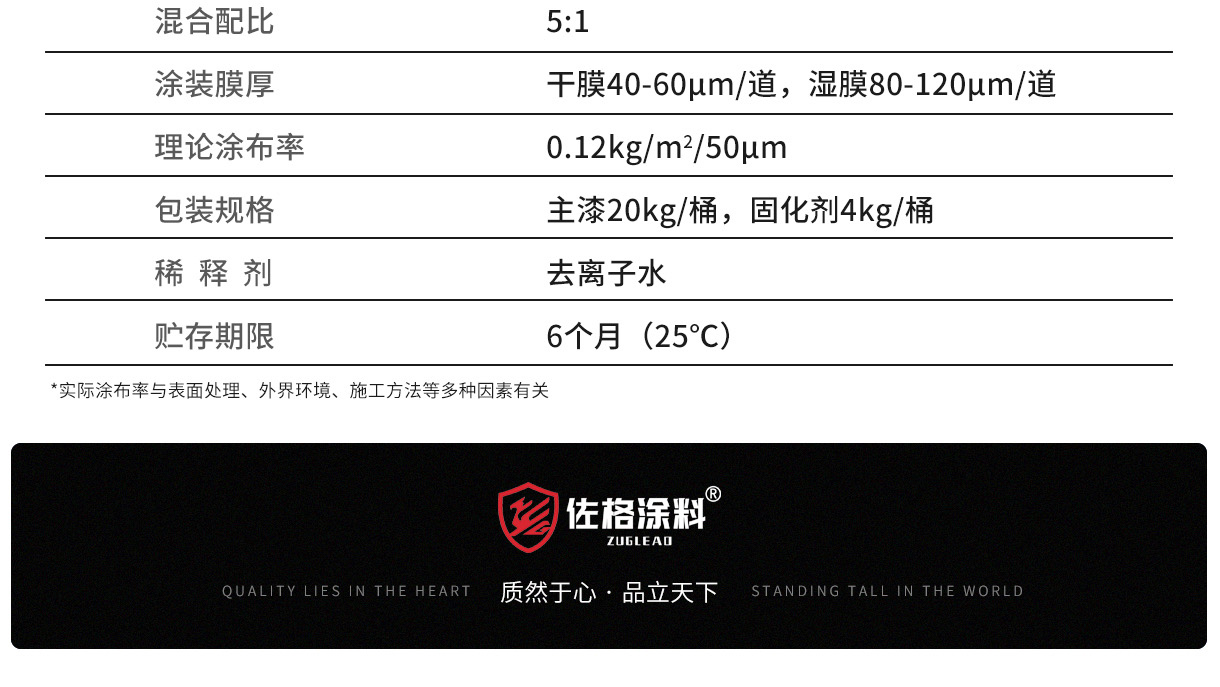

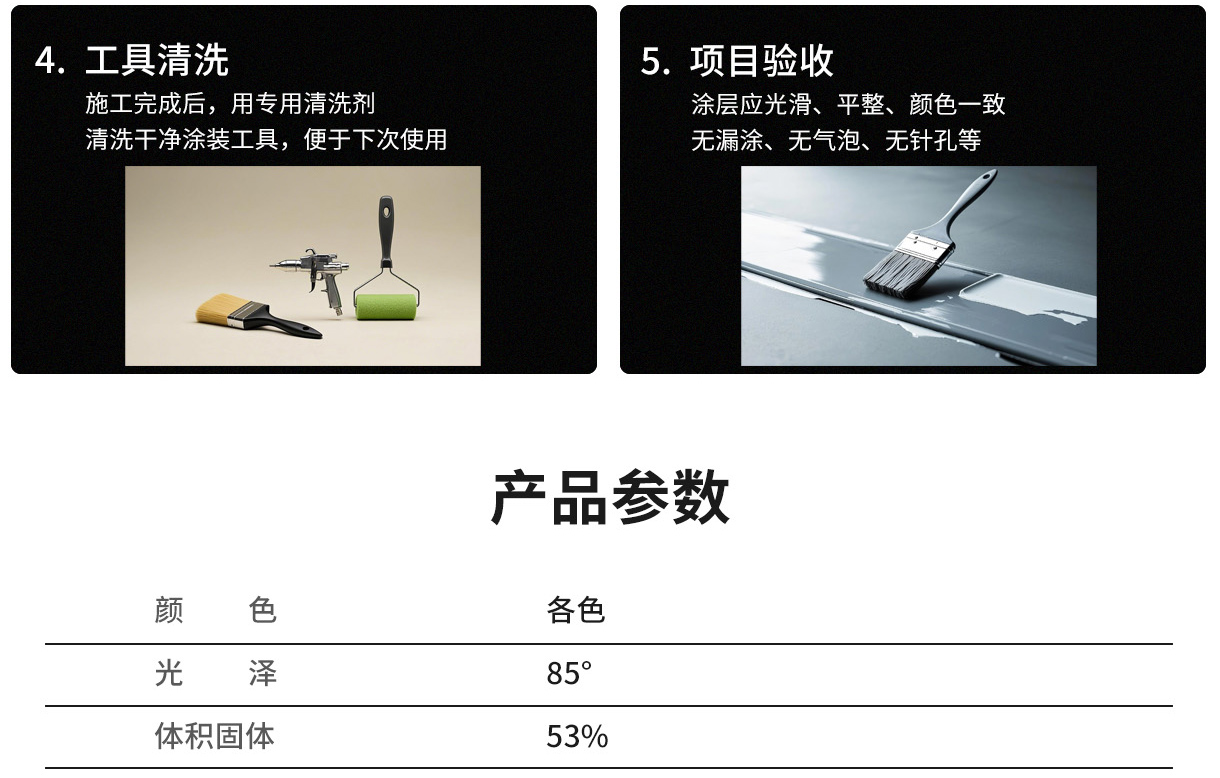

PU1000(W)底面合一水性漆参数
项目参数 | 性能指标 |
颜色 | 各色 |
体积固体份 | 53% |
比重 | 1.28kg/L |
光泽 | 85° |
涂装膜厚 | 干膜40~60μm/道，湿膜80~120μm/道 |
包装规格 | 主漆20kg/桶，固化剂4kg/桶 |
混合配比 | 5:1 |
稀释剂 | 去离子水 |
理论涂布率 | 0.12kg/m2/50μm 实际涂布率与表面处理、外界环境、施工方法等多种因素有关 |
施工温度 | 5℃~40℃ |
储存条件 | 干燥阴凉环境，保持温度在5~50℃，远离火源和热源，包装保持封闭 |
储存期 | 6个月（25℃） |
* 本数据根据国家标准规范要求进行检测
* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料，鉴于产品使用条件非我方所能控制，此中信息不含担保，即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展，本说明书的内容也会随时进行更改，此中所有信息均以我方确认为主。
