该水性漆具有优良的耐候性和耐老化性,漆膜光泽高,外观装饰性好,涂层耐冲击、耐磨损,具有很好的机械性能,以水为稀释剂,不燃不爆,无刺鼻气味,是环境友好型产品。
PU800(W)水性丙烯酸聚氨酯面漆
水性丙烯酸聚氨酯面漆
环境友好,水性涂装
PU800(W)水性丙烯酸聚氨酯面漆具有优良的性能,户外耐候性强、外观装饰性好、保色保光、防腐优良,在工业涂装中漆膜发挥着重要的作用,有效保护被涂设施
耐候性强 | 水性环保 | 长久保护 | 装饰性优 |
机械性能 | 配套多样 | 施工性好 | 附着力强 |
检测报告,品质保障
户外恶劣环境防护涂装
PU800(W)水性丙烯酸聚氨酯面漆适合涂装于户外环境的钢结构、体育馆、桥梁、港口、机械设备、管道、厂房、储罐、护栏等。

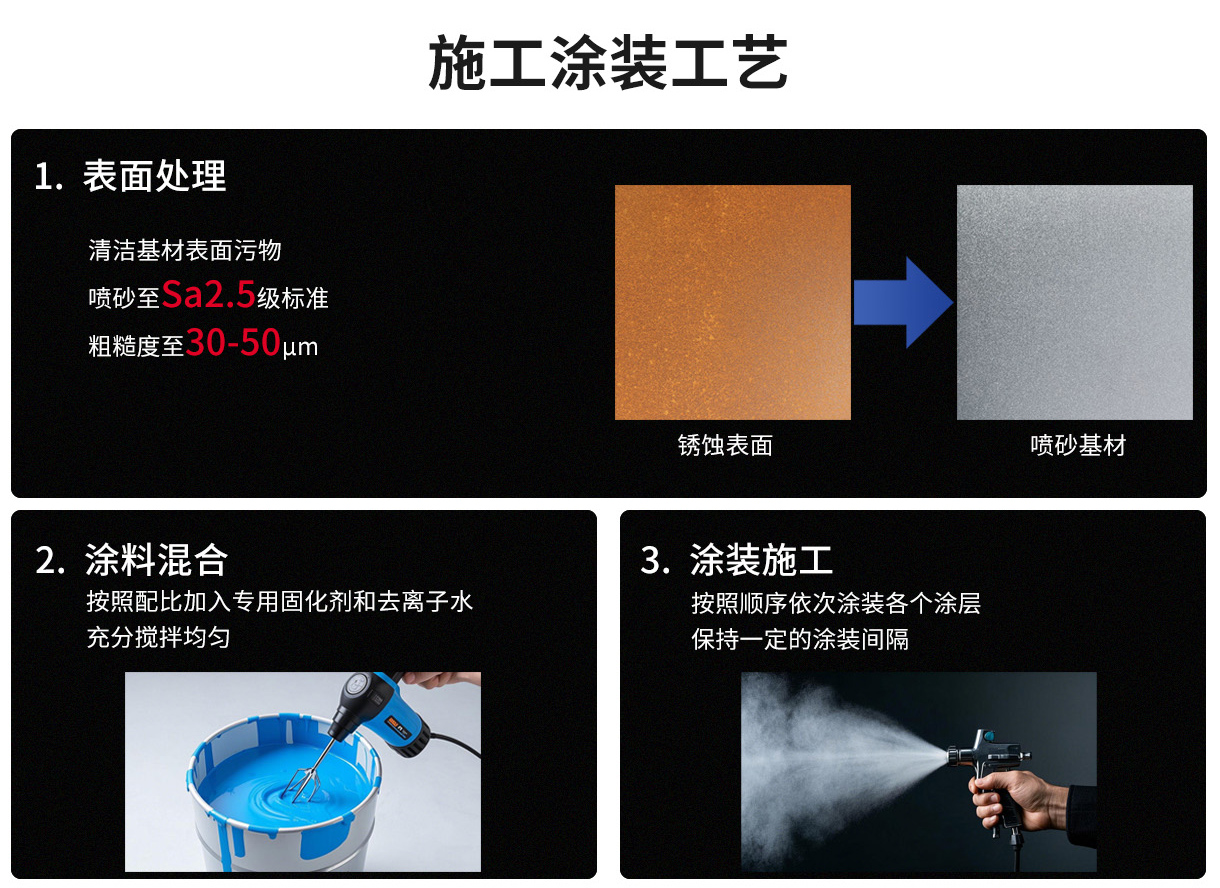

严格把控涂装工艺,保质保量完成施工
主漆与固化剂按照规定的配比混合,加入专用稀释剂,使用动力工具或手动工具充分搅拌均匀。根据施工要求涂装施工,达到规定的漆膜厚度
施工方法:可采用喷涂、刷涂、辊涂方法
项目 | 高压无气喷涂 | 有气喷涂 | 手工涂刷、辊涂 |
稀释比率 | 5~15% | 15~20% | 5~15% |
喷孔 | 0.43~0.53mm | —— | —— |
喷出压力 | 10~15MPa | —— | —— |
涂装间隔:每道涂层的施工需要保持一定的涂装间隔,使漆膜达到良好的状态
温度 | 5℃ | 20℃ | 30℃ |
湿度 | 45%-65% | 45%-65% | 45%-65% |
指触干燥 | 1hrs | 45mins | 25mins |
半硬干燥 | 5hrs | 4hrs | 3hrs |
最小涂装间隔 | 48hrs | 24hrs | 24hrs |
最大涂装间隔 | 7days | 7days | 7days |
混合使用期:混合好的漆料应在规定的时间内用完,避免漆料发生凝固无法施工
温度 | 10℃ | 20℃ | 30℃ |
适用期 | 4hrs | 3hrs | 2hrs |
做好基材表面处理是涂装的重要前提
1、良好的表面处理,有利于漆膜与基材牢固结合,延长防腐年限,避免涂膜过早脱落。
2、被涂的钢铁表面,必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达到除锈标准Sa2.5级,粗糙度达30~50μm。
3、也可采用手工除锈方法,达到除锈标准St3级,粗糙度达30~50μm。
4、表面处理完成后4小时内涂装,避免基材再次返锈。

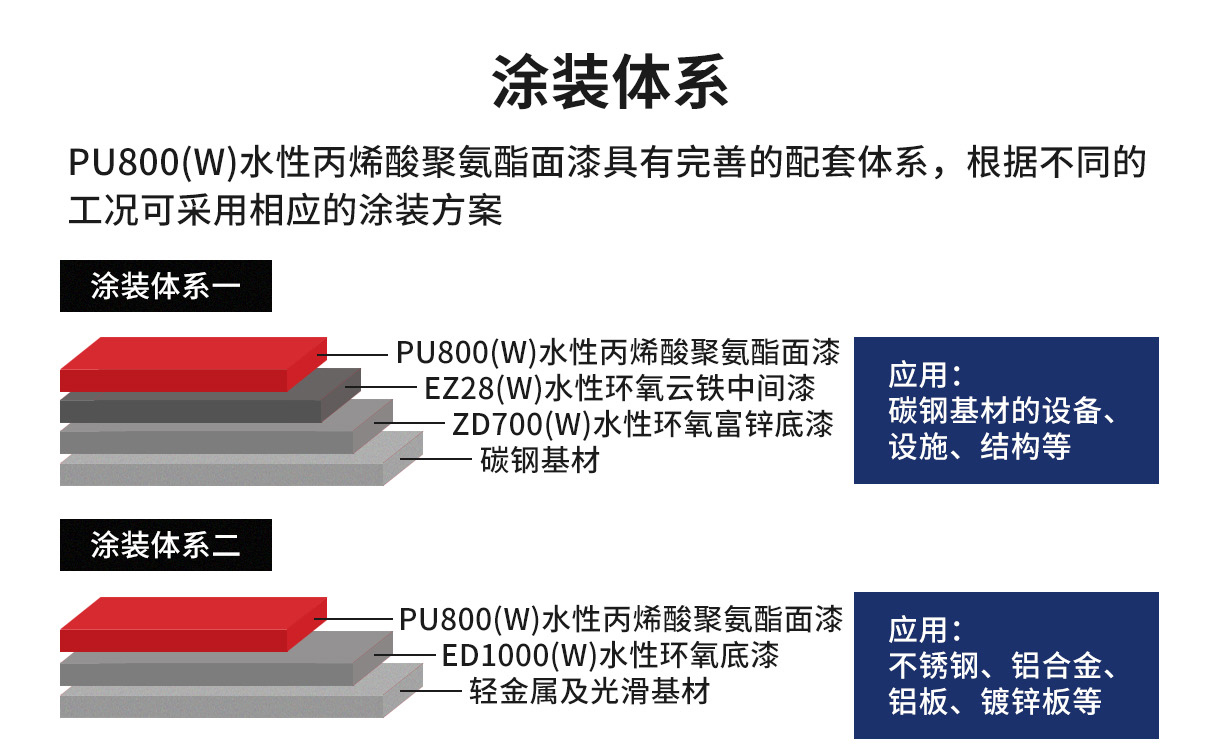

配套体系,精准用漆
选用合理的配套涂装体系,更能适应当前工况和环境,起到更好的防腐作用,通过分析腐蚀介质、环境类型、施工工艺等因素,综合设计涂装方案

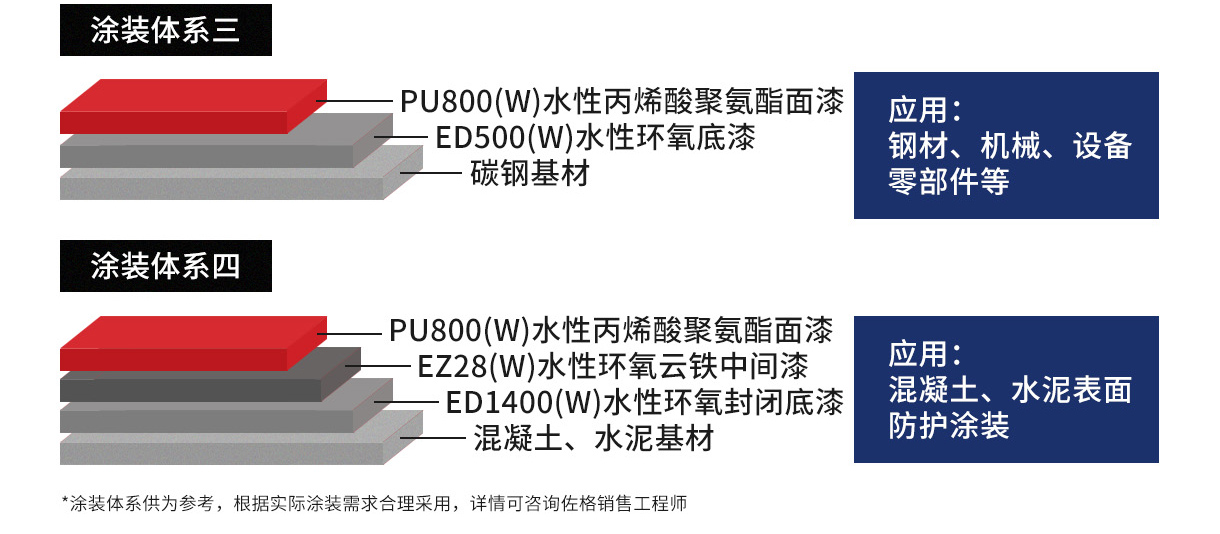

水性丙烯酸聚氨酯面漆常用的配套体系,防腐保护和外观装饰,可供涂装参考:
ED800(W)水性环氧底漆+PU800(W)水性丙烯酸聚氨酯面漆 | ZD800(W)水性环氧富锌底漆+EZ28(W)水性环氧云铁中间漆+PU800(W)水性丙烯酸聚氨酯面漆 |

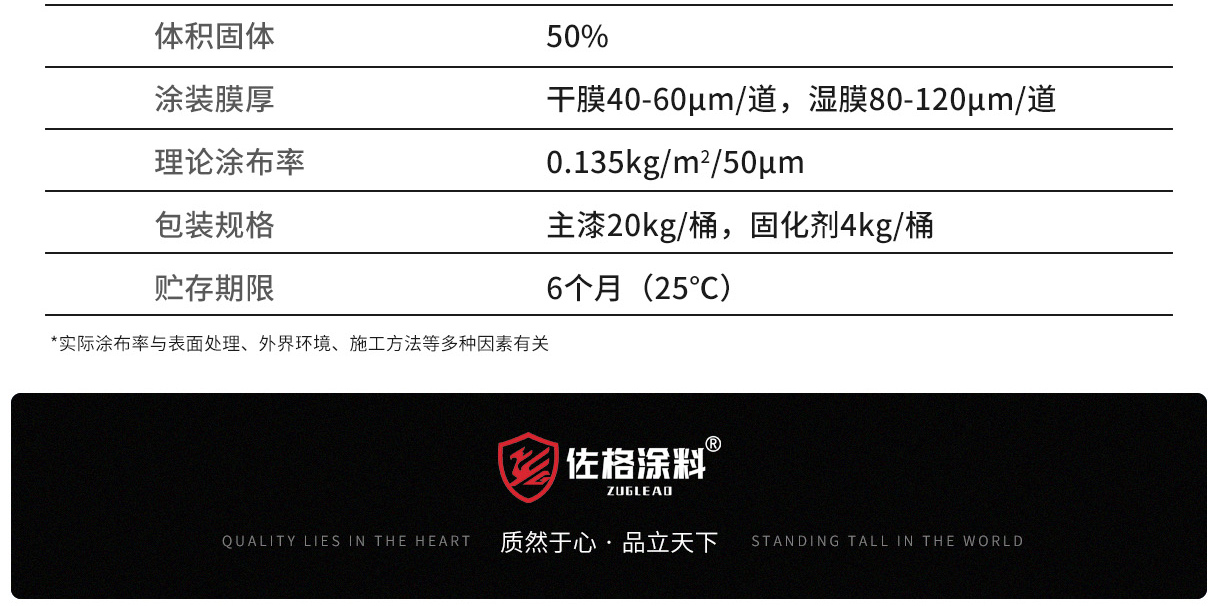

PU800(W)水性丙烯酸聚氨酯面漆参数
项目参数 | 性能指标 |
颜色 | 各色 |
体积固体份 | 50% |
比重 | 1.35kg/L |
光泽 | 85° |
涂装膜厚 | 干膜40~60μm/道,湿膜80~120μm/道 |
包装规格 | 主漆20kg/桶,固化剂4kg/桶 |
混合配比 | 5:1 |
稀释剂 | 去离子水 |
理论涂布率 | 0.135kg/m2/50μm 实际涂布率与表面处理、外界环境、施工方法等多种因素有关 |
施工温度 | 5℃~40℃ |
储存条件 | 干燥阴凉环境,保持温度在5~50℃,远离火源和热源,包装保持封闭 |
储存期 | 6个月(25℃) |
* 本数据根据国家标准规范要求进行检测
* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。
