SOM500丙烯酸聚硅氧烷面漆

SOM500丙烯酸聚硅氧烷面漆是户外高耐候防腐蚀产品,具有长久保护的特点,特别适合恶劣工业环境、沿海环境、海上环境的涂装防护。
特性及用途/Features and uses


佐格SOM500丙烯酸聚硅氧烷面漆应用于桥梁、厂房、建筑、港口等大型钢结构设施的长效防腐,涂层耐老化、保色保光、高耐候、防腐蚀,该漆具有完善的涂装体系,是一款高性能防腐产品。


防腐漆


户外高耐候丙烯酸聚硅氧烷面漆

各类工程项目长效保护涂装

SOM500丙烯酸聚硅氧烷面漆具有优良的性能,涂层耐候性强、防腐保护、保色保光、长久防护,在工业涂装中漆膜发挥着重要的作用,有效保护被涂设施





耐候性强





防腐性强





长久防护




保色保光





机械性能





配套完善





施工性好





附着力强




户外高耐候长久防护涂装

聚硅氧烷面漆适合涂装于户外环境的钢结构、体育馆、桥梁、港口、管道、厂房等,用于各种腐蚀环境,特别适合工业环境、沿海环境等非常恶劣的领域。


聚硅氧烷面漆



严格把控涂装工艺,保质保量完成施工


施工方法:可采用喷涂、刷涂、辊涂方法

项目

高压无气喷涂

有气喷涂

手工涂刷、辊涂

稀释比率

5~15%

10~20%

0~5%

喷孔

0.33~0.43mm

——

——

喷出压力

10~15MPa

——

——


涂装间隔:每道涂层的施工需要保持一定的涂装间隔,使漆膜达到良好的状态

温度

5℃

20℃

30℃

指触干燥

5hrs

4hrs

2hrs

半硬干燥

18hrs

16hrs

12hrs

最小涂装间隔

24hrs

24hrs

24hrs

最大涂装间隔

7days

7days

7days


混合使用期:混合好的漆料应在规定的时间内用完,避免漆料发生凝固无法施工

温度

5℃

20℃

30℃

适用期

10hrs

8hrs

6hrs


做好基材表面处理是涂装的重要前提


表面处理

1、良好的表面处理,有利于漆膜与基材牢固结合,延长防腐年限,避免涂膜过早脱落。

2、被涂的钢铁表面,必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达到除锈标准Sa2.5级,粗糙度达30~50μm。

3、也可采用手工除锈方法,达到除锈标准St3级,粗糙度达30~50μm。

4、表面处理完成后4小时内涂装,避免基材再次返锈。


喷砂


施工注意

1、加完固化剂混合后涂料在使用过程中应上盖,避免过度接触空气。

2、开盖未使用完涂料务必密封盖好,否则会与空气中水分反应,而产生结皮现象。

3、本产品只能常温干燥,不能烘干。

4、适宜的涂装湿度40%-70%。

5、因是湿固化,一次性涂装不建议过厚,建议40-50μm,否则会造成表面干燥,而底部未干的情况,原因是湿气渗透需要时间,过厚湿气难以到达底层。



配套体系,精准用漆

选用合理的配套涂装体系,更能适应当前工况和环境,起到更好的防腐作用,通过分析腐蚀介质、环境类型、施工工艺等因素,综合设计涂装方案


聚硅氧烷面漆常用的配套体系,防腐保护和外观装饰,可供涂装参考:

环氧富锌底漆+专用中间漆+丙烯酸聚硅氧烷面漆

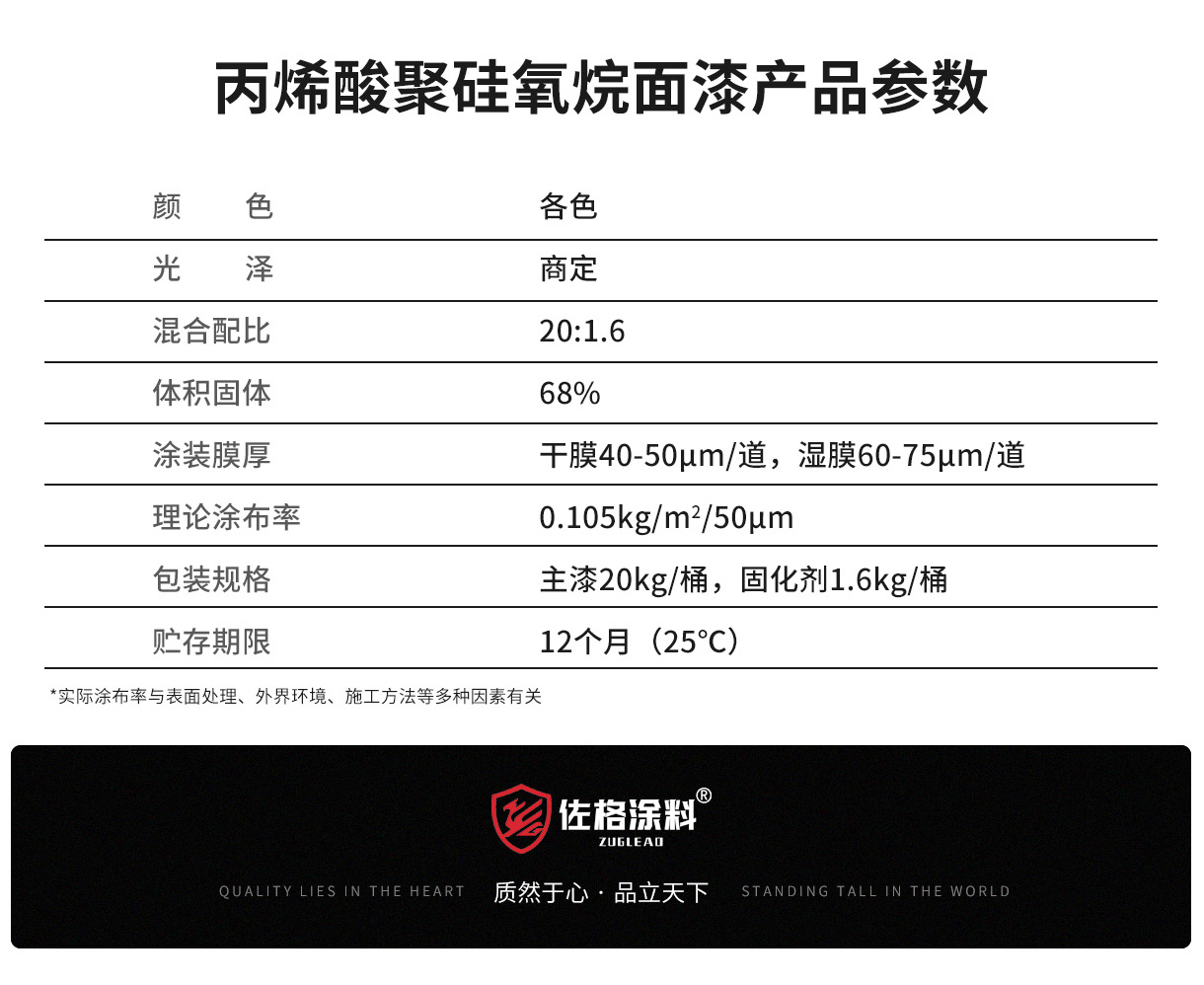

SOM500丙烯酸聚硅氧烷面漆参数


项目参数

技术指标

颜色

各色

光泽

半光

体积固体份

68%

闪点

29℃以上

涂装膜厚

干膜40~50μm/道,湿膜60~75μm/道

包装规格

主漆20kg/桶,固化剂1.6kg/桶

混合配比

20 : 1.6

稀释剂

聚硅氧烷稀释剂

理论涂布率

0.105kg/m2/50μm

实际涂布率与表面处理、外界环境、施工方法等多种因素有关

施工温度

0℃~40℃

储存条件

干燥阴凉环境,远离热源和火源,包装保持封闭

储存期

12个月(25℃)

* 本数据根据国家标准规范要求进行检测

* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。

13132079582
