BM200丙烯酸面漆

BM200丙烯酸面漆由丙烯酸树脂、颜填料、溶剂和助剂组成的单组份面漆。
特性及用途/Features and uses


佐格BM200丙烯酸面漆是单组份防护面漆,施工简便,户外耐候性强,颜色多样,保色保光,具有优良的外观装饰性,应用于机械、设备、钢材、零部件等防护涂装。

丙烯酸面漆


各色丙烯酸防护面漆

单组份防腐漆

丙烯酸面漆具有优良的户外耐候性、表面装饰性好、施工性好、附着力强和良好机械性能





耐候性好





防腐优良





各色装饰





保护性强





机械性能





无焦化期





施工性好





附着力强




设施设备外观装饰及防腐涂装

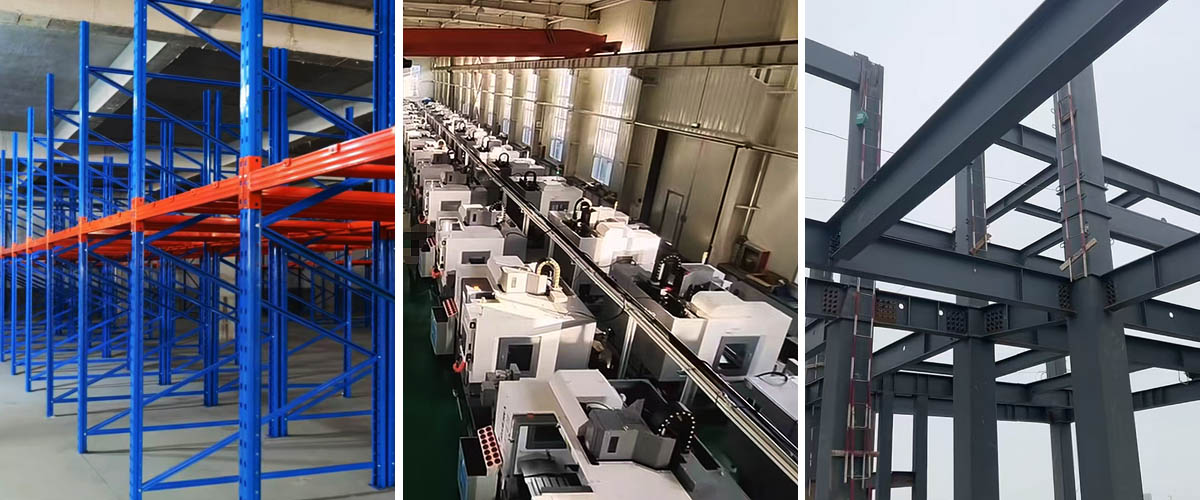

丙烯酸面漆可用于钢结构、钢架、机械、设备、仪器、零部件的装饰和防护

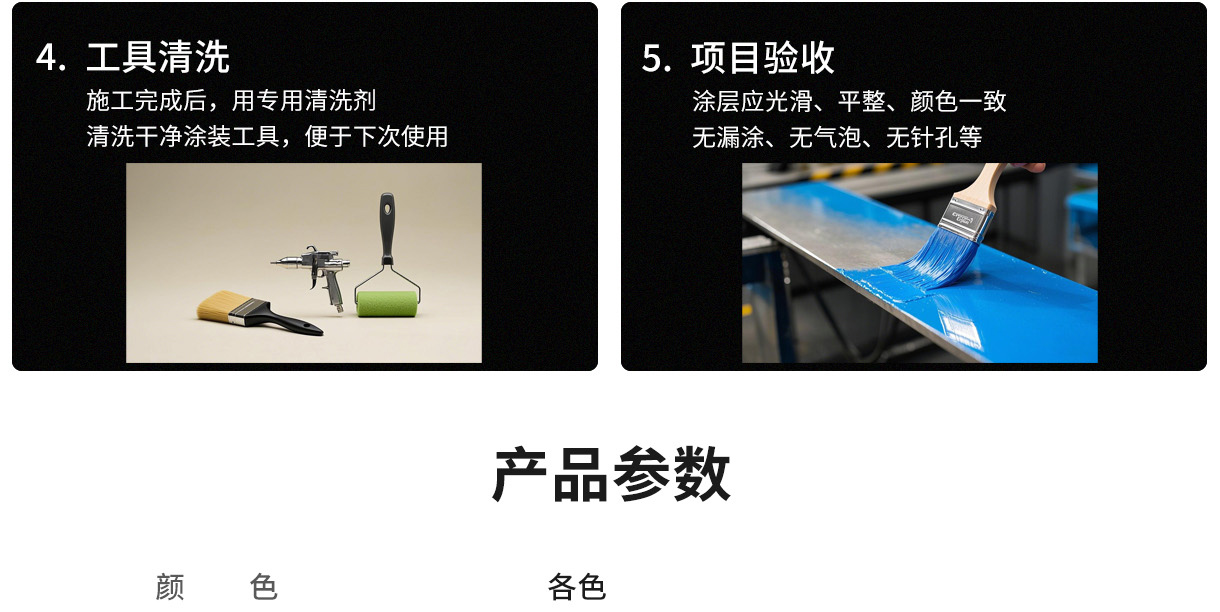

严格把控涂装工艺,保质保量完成施工

丙烯酸漆中加入专用稀释剂,使用动力工具或手动工具充分搅拌均匀,根据施工要求涂装施工,达到规定的漆膜厚度

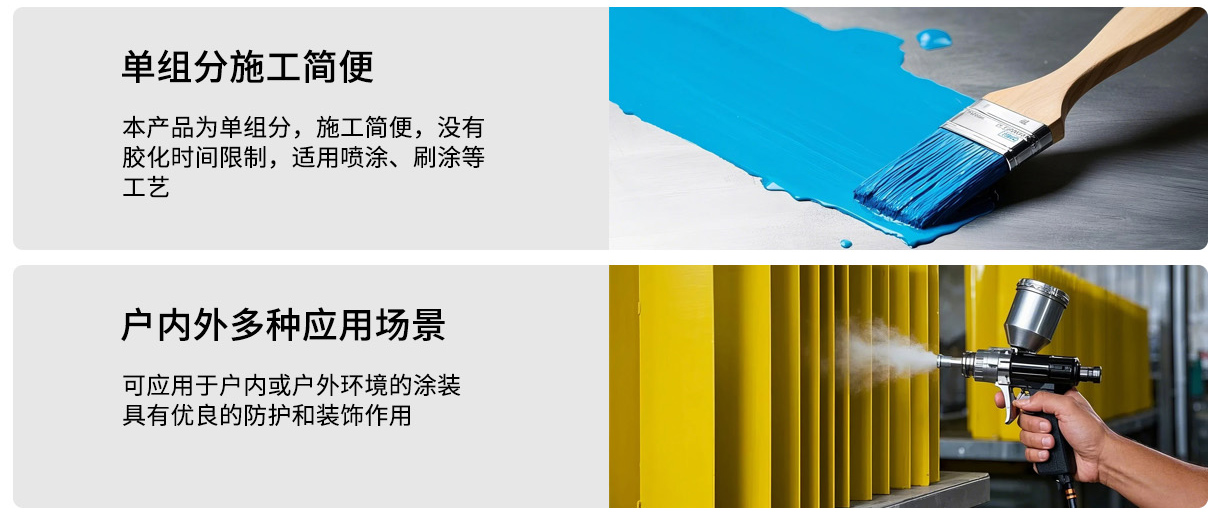

施工方法:可采用喷涂、刷涂、辊涂方法

项目

高压无气喷涂

有气喷涂

手工涂刷、辊涂

稀释比率

10~20%

10~20%

0~10%

喷孔

0.43~0.53mm

——

——

喷出压力

10~15MPa

——

——


涂装间隔:每道涂层的施工需要保持一定的涂装间隔,使漆膜达到良好的状态

温度

5℃

20℃

30℃

指触干燥

1hrs

30mins

20mins

半硬干燥

6hrs

3hrs

2hrs

最小涂装间隔

12hrs

6hrs

4hrs

最大涂装间隔

7days

7days

7days

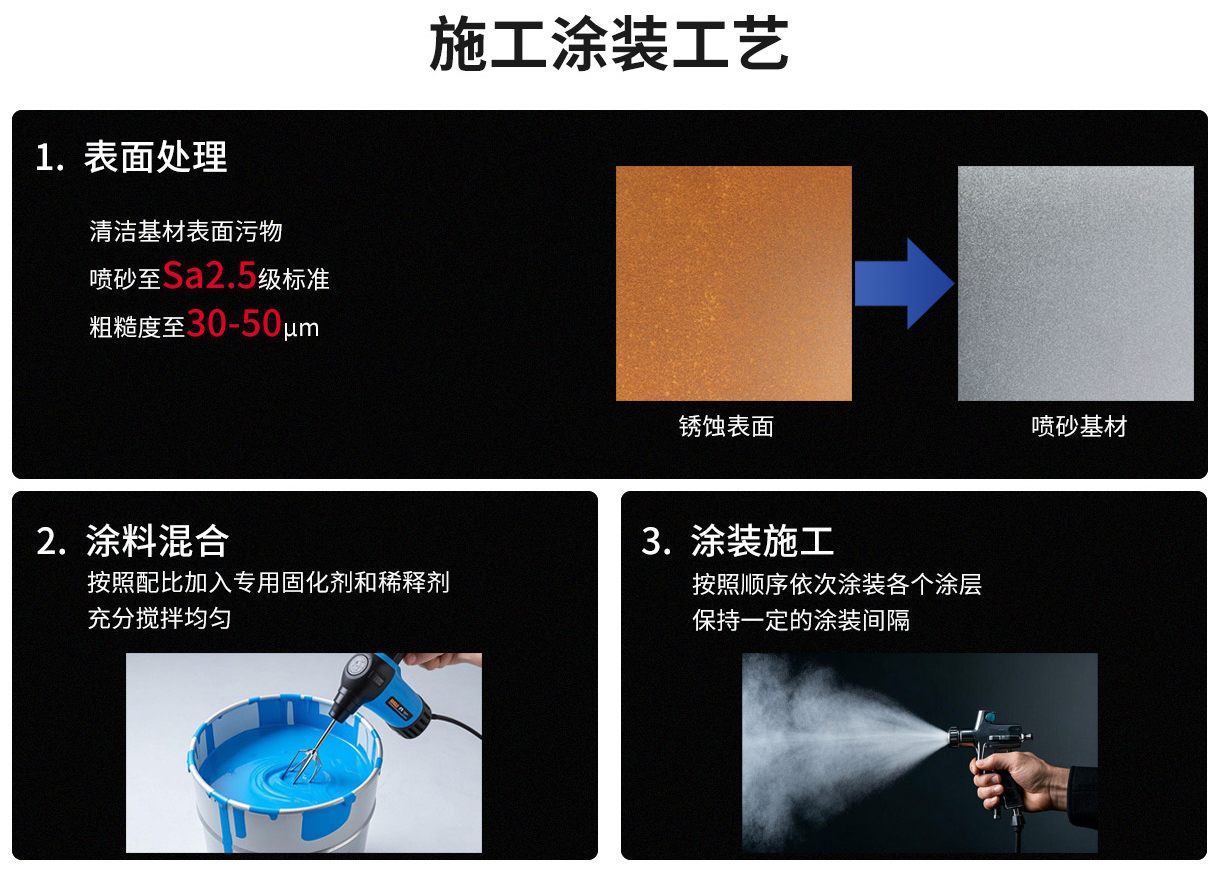

做好基材表面处理是涂装的重要前提


1、良好的表面处理,有利于漆膜与基材牢固结合,延长防腐年限,避免涂膜过早脱落。

2、被涂的钢铁表面,必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达到除锈标准Sa2.5级,粗糙度达30~50μm。

3、也可采用手工除锈方法,达到除锈标准St3级,粗糙度达30~50μm。

4、表面处理完成后4小时内涂装,避免基材再次返锈。


钢材喷砂

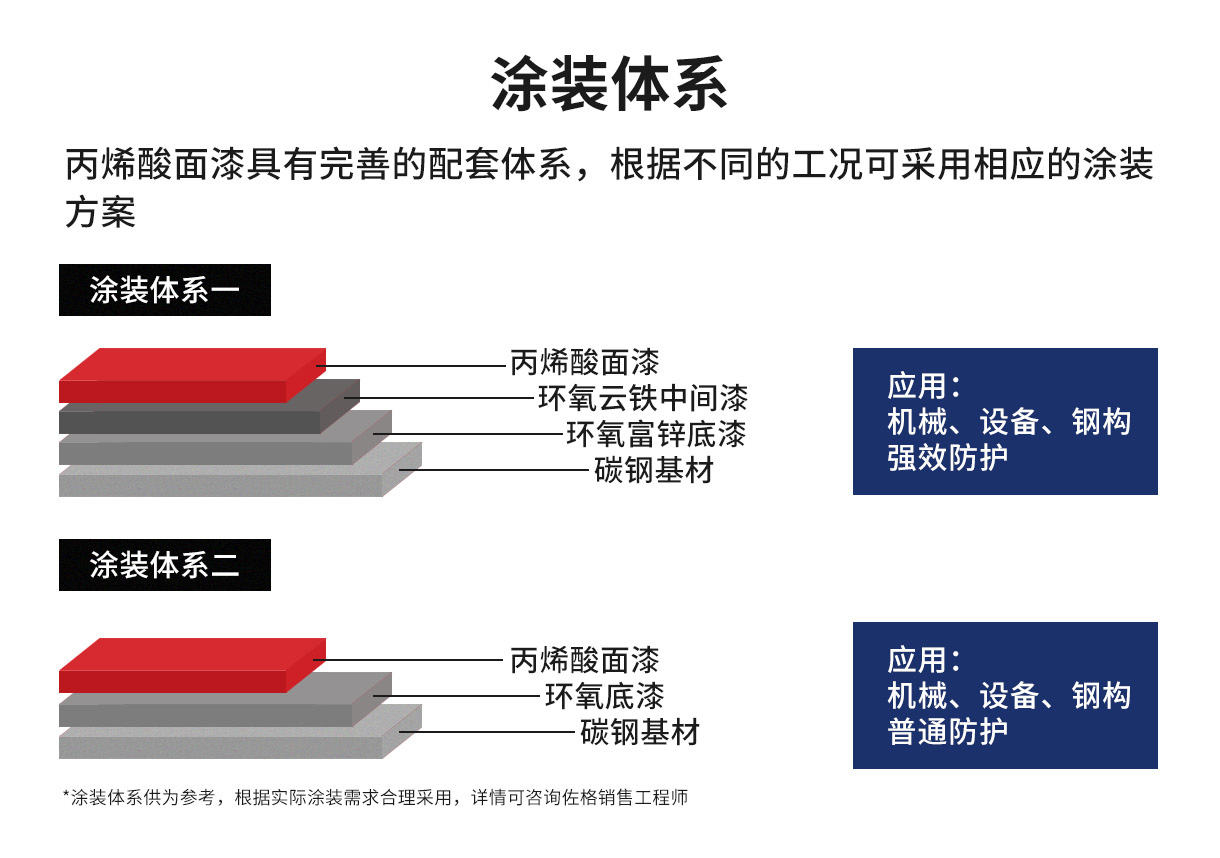

配套体系,精准用漆

选用合理的配套涂装体系,更能适应当前工况和环境,起到更好的防腐作用,通过分析腐蚀介质、环境类型、施工工艺等因素,综合设计涂装方案


丙烯酸面漆常用的配套体系,可供涂装参考:

环氧防腐底漆+丙烯酸面漆

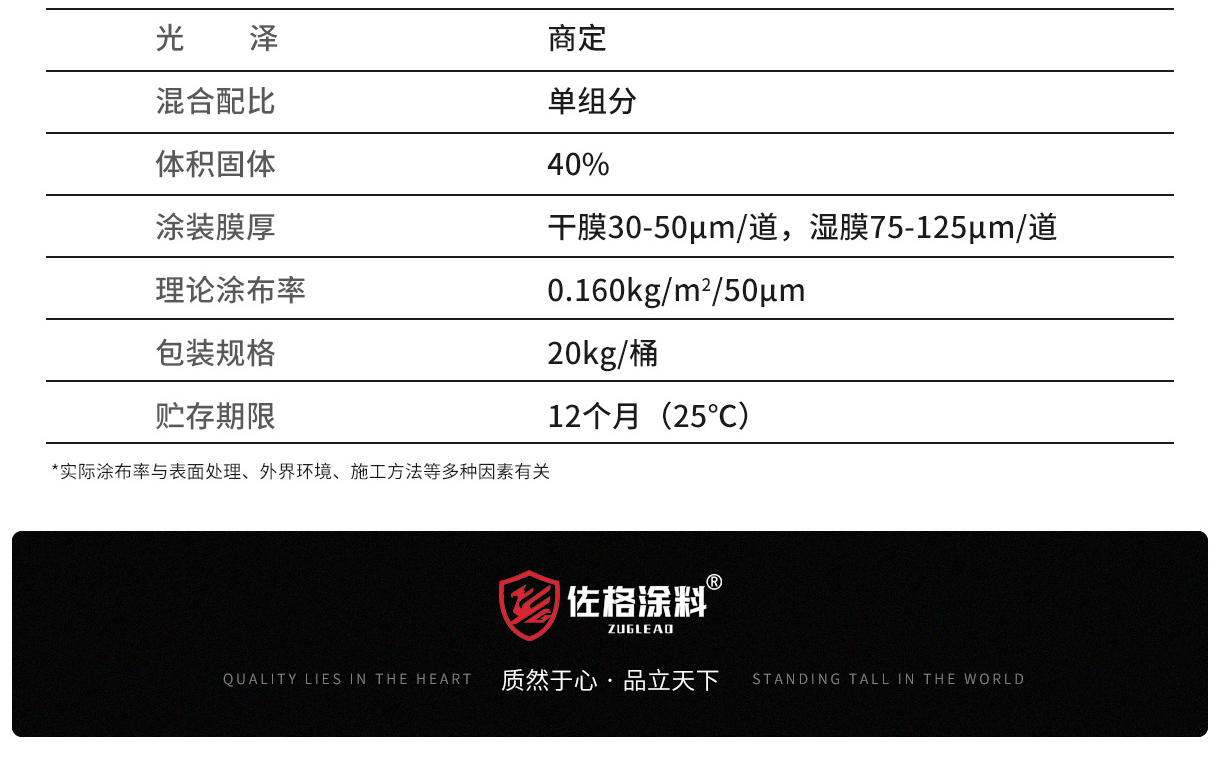

BM200丙烯酸面漆参数


项目参数

技术指标

颜色

各色

光泽

商定

体积固体份

40%

闪点

29℃以上

涂装膜厚

干膜30~50μm/道,湿膜75~125μm/道

包装规格

20kg/桶

稀释剂

丙烯酸稀释剂

理论涂布率

0.160kg/m2/50μm

实际涂布率与表面处理、外界环境、施工方法等多种因素有关

施工温度

5℃~40℃

储存条件

干燥阴凉环境,远离火源和热源,包装保持封闭

储存期

12个月(25℃)

* 本数据根据国家标准规范要求进行检测

* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。

13132079582
