钢结构防腐中间涂层

工业防腐加强保护，提高涂层厚度

环氧云铁中间漆防腐性优良，适合对漆膜厚度要求高或重防腐涂装领域，漆膜屏蔽性强、涂层致密、厚涂性好、附着力强、机械性能优良

检测报告，品质保障

钢结构设施防腐涂装

环氧云铁中间漆适合涂装于钢结构、桥梁、机械、设备、管道、厂房、储罐等，用于严苛环境的保护涂装。

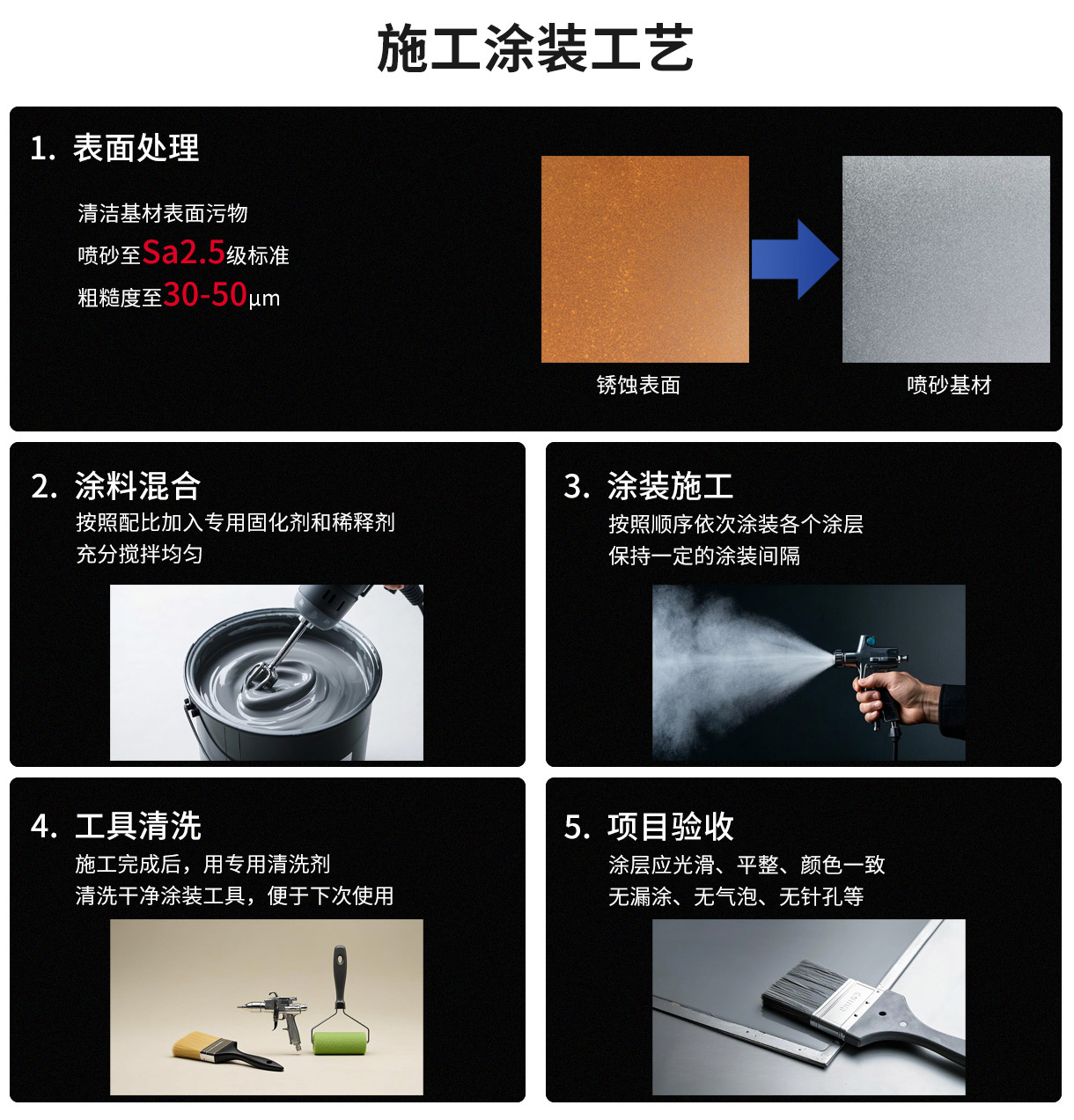

严格把控涂装工艺，保质保量完成施工

主漆与固化剂按照规定的配比混合，加入专用稀释剂，使用动力工具或手动工具充分搅拌均匀。根据施工要求涂装施工，达到规定的漆膜厚度，施工环境温度5℃~40℃，相对空气湿度25%~75%

施工方法：可采用喷涂、刷涂、辊涂方法

涂装间隔：每道涂层的施工需要保持一定的涂装间隔，使漆膜达到良好的状态

混合使用期：混合好的漆料应在规定的时间内用完，避免漆料发生凝固无法施工

做好基材表面处理是涂装的重要前提

1、良好的表面处理，有利于漆膜与基材牢固结合，延长防腐年限，避免涂膜过早脱落。

2、被涂的钢铁表面，必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达到除锈标准Sa2.5级，粗糙度达30~50μm。

3、也可采用手工除锈方法，达到除锈标准St3级，粗糙度达30~50μm。

4、表面处理完成后4小时内涂装，避免基材再次返锈。

配套体系，精准用漆

选用合理的配套涂装体系，更能适应当前工况和环境，起到更好的防腐作用，通过分析腐蚀介质、环境类型、施工工艺等因素，综合设计涂装方案

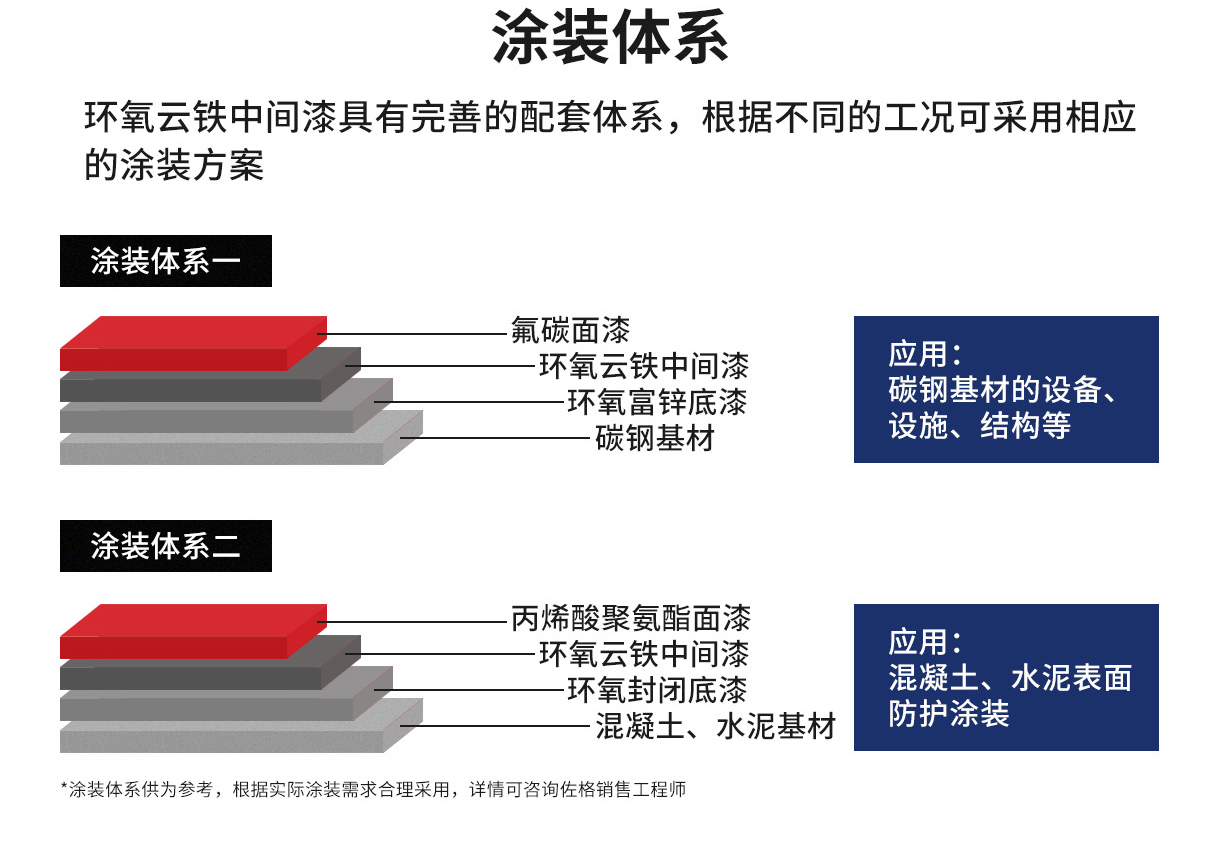

环氧云铁中间漆常用的配套体系，可供涂装参考：

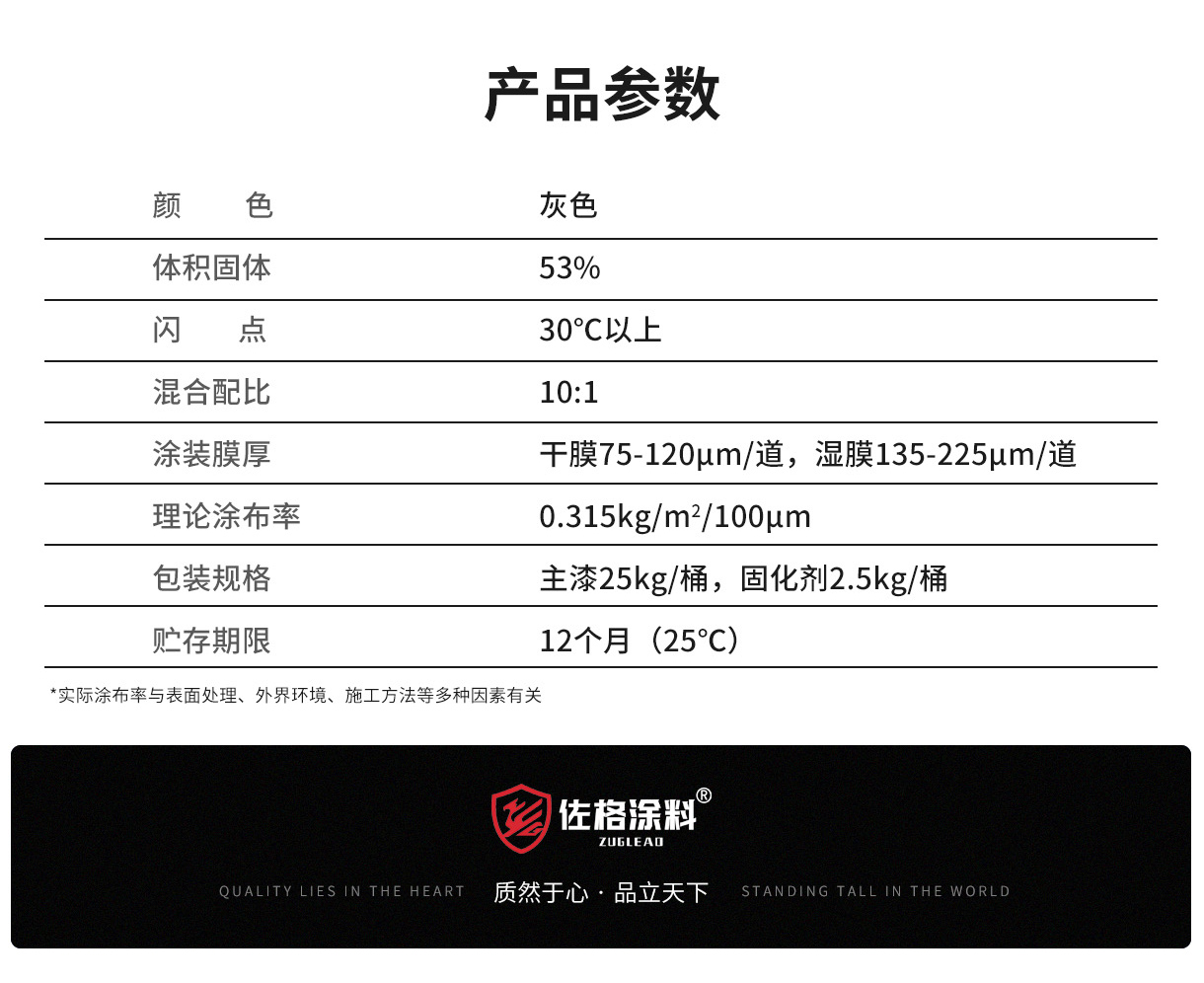

环氧云铁中间漆参数

* 本数据根据国家标准规范要求进行检测

* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料，鉴于产品使用条件非我方所能控制，此中信息不含担保，即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展，本说明书的内容也会随时进行更改，此中所有信息均以我方确认为主。
