佐格PU600功能型聚氨酯面漆特性优良,附着力强、耐候性好、耐老化、颜色多样、外观装饰,该漆专用于不锈钢、镀锌板、铝合金、铝板、镁铝合金、镀铬、钝化膜等表面,漆膜不脱落,与基材结合牢固。
PU600功能型聚氨酯面漆
强附着力底面合一型防护漆
适用各类光滑金属或基材表面涂装
PU600功能型聚氨酯面漆具有优良的性能,附着力强、防护性好、耐候耐老化、装饰性好、保色保光、耐冲击、耐磨损、抗震动性优良。
耐候优良 | 光泽度高 | 附着力强 | 装饰性优 |
机械性能 | 底面合一 | 施工性好 | 耐腐蚀好 |
不锈钢、铝合金、铝板、镀锌板、镁铝合金、镀铬、钝化膜等专用
PU600功能型聚氨酯面漆涂装于不锈钢、铝合金、铝板、镀锌板、镁铝合金、镀铬、钝化膜等表面,附着力强,防护性优良
严格把控涂装工艺,保质保量完成施工
主漆与固化剂按照规定的配比混合,加入专用稀释剂,使用动力工具或手动工具充分搅拌均匀。根据施工要求涂装施工,达到规定的漆膜厚度,施工环境温度5℃~40℃,相对空气湿度25%~75%。
施工方法:可采用喷涂、刷涂、辊涂方法
项目 | 高压无气喷涂 | 有气喷涂 | 手工涂刷、辊涂 |
稀释比率 | 0~10% | 5~15% | 0~10% |
喷孔 | 0.33~0.43mm | —— | —— |
喷出压力 | 10~15MPa | —— | —— |
涂装间隔:每道涂层的施工需要保持一定的涂装间隔,使漆膜达到良好的状态
温度 | -5℃ | 10℃ | 20℃ | 30℃ |
指触干燥 | 4hrs | 2hrs | 1hrs | 1hrs |
半硬干燥 | 20hrs | 14hrs | 10hrs | 6hrs |
最小涂装间隔 | 24hrs | 24hrs | 24hrs | 24hrs |
最大涂装间隔 | 7days | 7days | 7days | 7days |
混合使用期:混合好的漆料应在规定的时间内用完,避免漆料发生凝固无法施工
温度 | 5℃ | 20℃ | 30℃ |
适用期 | 6hrs | 4hrs | 3hrs |
做好基材表面处理是涂装的重要前提
1、金属表面无需喷砂、不用打磨,节省了磨料的使用,省时省力
2、使用溶剂擦拭金属表面,主要去除油污油脂,避免油膜影响油漆与基材的结合
3、如果基材已经锈蚀,需要将锈迹等去除
配套体系,精准用漆
选用合理的配套涂装体系,更能适应当前工况和环境,起到更好的防腐作用,通过分析腐蚀介质、环境类型、施工工艺等因素,综合设计涂装方案

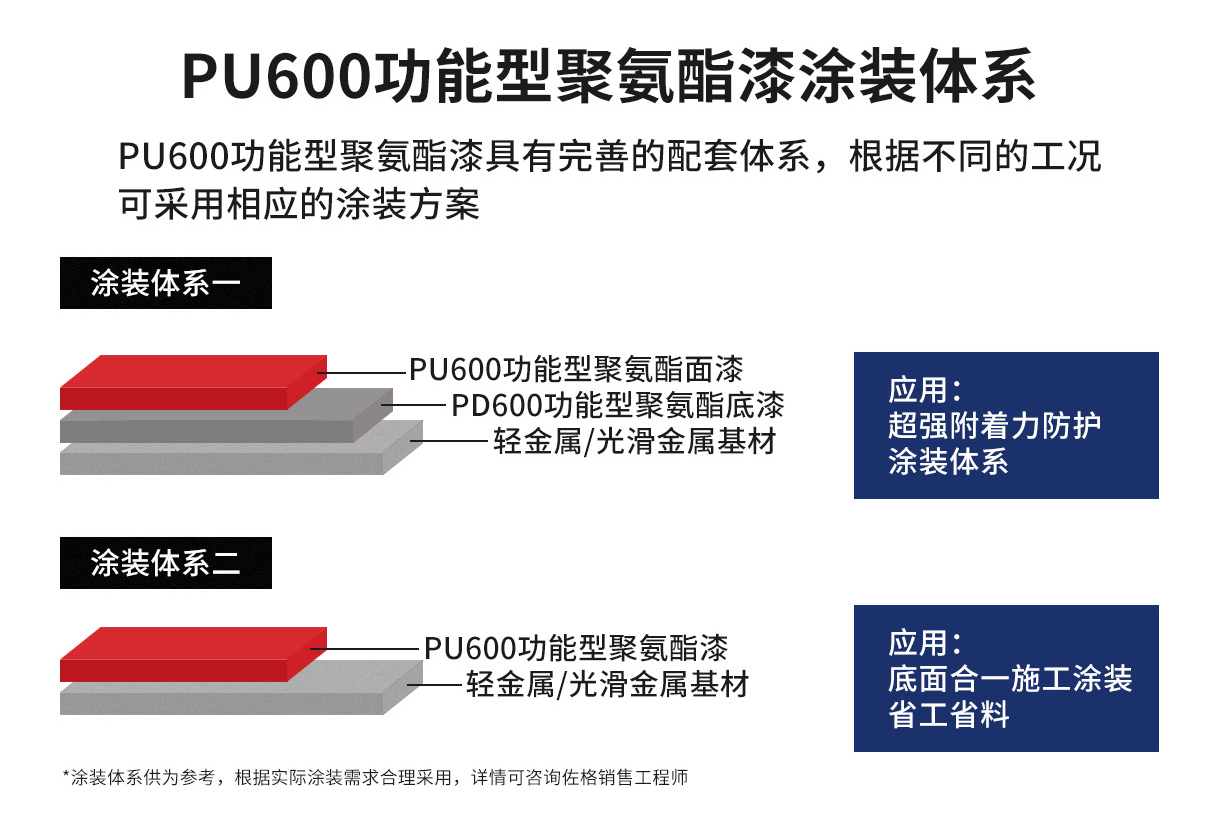

PU600功能型聚氨酯面漆常用的配套体系,防腐保护和外观装饰,可供涂装参考:
PU600功能型聚氨酯面漆,涂装施工达到规定的漆膜厚度

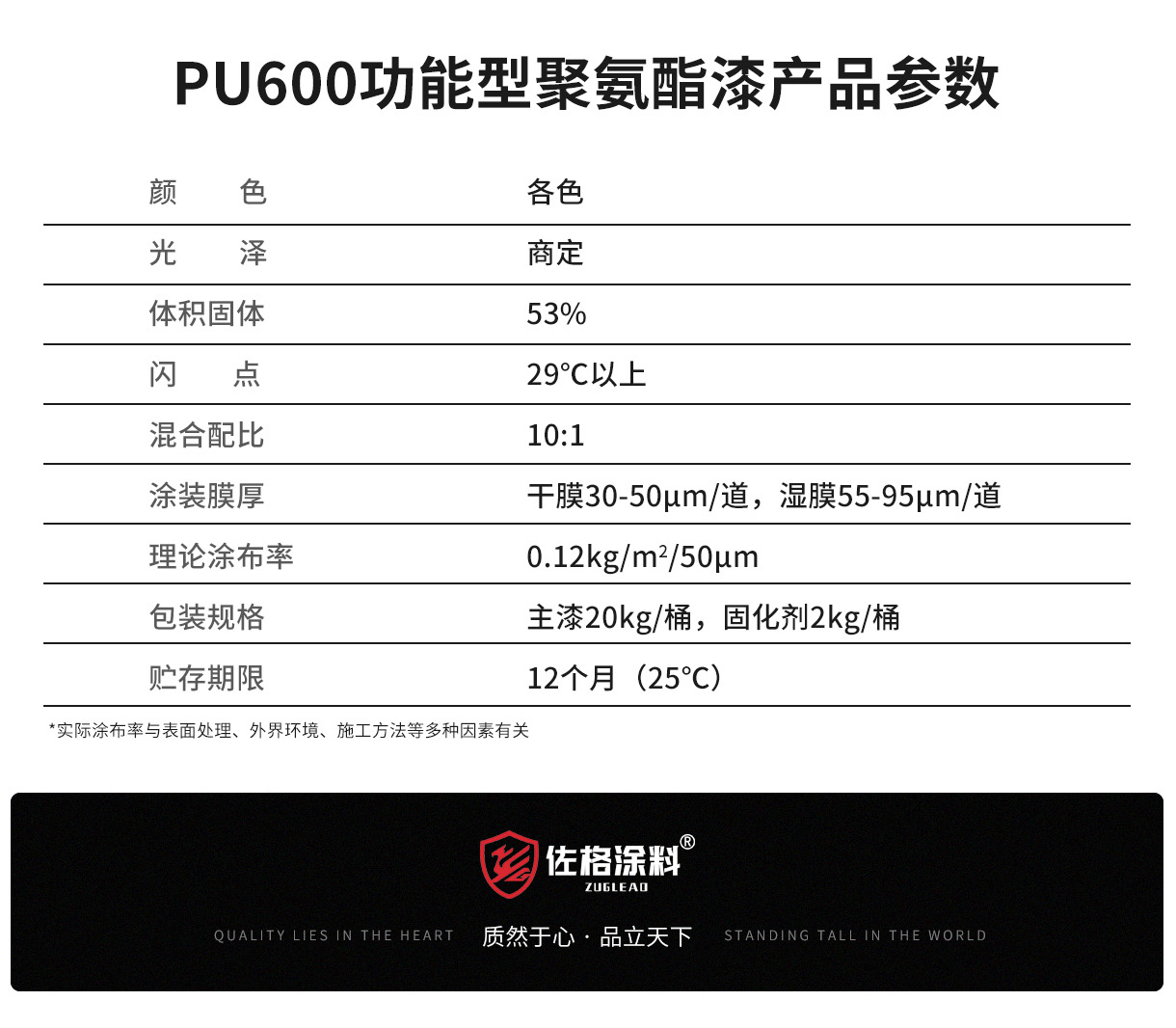

PU600功能型聚氨酯面漆参数
性能参数 | 技术指标 |
颜色 | 各色 |
光泽 | 商定 |
体积固体份 | 53% |
闪点 | 29℃以上 |
涂装膜厚 | 干膜30~50μm/道,湿膜55~95μm/道 |
包装规格 | 主漆20kg/桶,固化剂2kg/桶 |
混合配比 | 10:1 |
稀释剂 | 丙烯酸聚氨酯专用稀释剂 |
理论涂布率 | 0.12kg/m2/50μm 实际涂布率与表面处理、外界环境、施工方法等多种因素有关 |
施工温度 | 5℃~40℃ |
储存条件 | 干燥阴凉环境,远离火源及热源,包装保持封闭 |
储存期 | 12个月(25℃) |
* 本数据根据国家标准规范要求进行检测
* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。
