PU500高光丙烯酸聚氨酯面漆

PU500丙烯酸聚氨酯面漆是一款高光泽度的装饰型面漆,光泽高、颜色亮丽,适合对外观装饰要求较高的机械、设备、仪器等涂装。
特性及用途/Features and uses


佐格PU500丙烯酸聚氨酯面漆为双组份产品,具有高光泽、高耐候、耐老化、保色保光、颜色多样、美观性强等特点,对被涂设施有良好的防护性和装饰性,户外抗紫外线照射涂层不粉化,有效保护基材。



防腐漆

高光装饰型丙烯酸聚氨酯漆

各色高光泽度装饰面漆

PU500丙烯酸聚氨酯面漆具有优良的性能,在工业涂装中漆膜发挥着重要的作用,涂膜光泽度高、耐候性强、装饰性好、保色保光、附着力优良、机械性能好。





耐候优良





光泽度高





长久保护




装饰性优





机械性能





配套多样





施工性好





附着力强




检测报告,品质保障

丙烯酸聚氨酯面漆报告



高装饰要求的设施表面涂装

PU500丙烯酸聚氨酯面漆涂装于户内外环境的机械、设备、仪器、钢材、车辆、零部件等涂装,比较适合外观装饰、表面美观度要求高的项目


防腐油漆

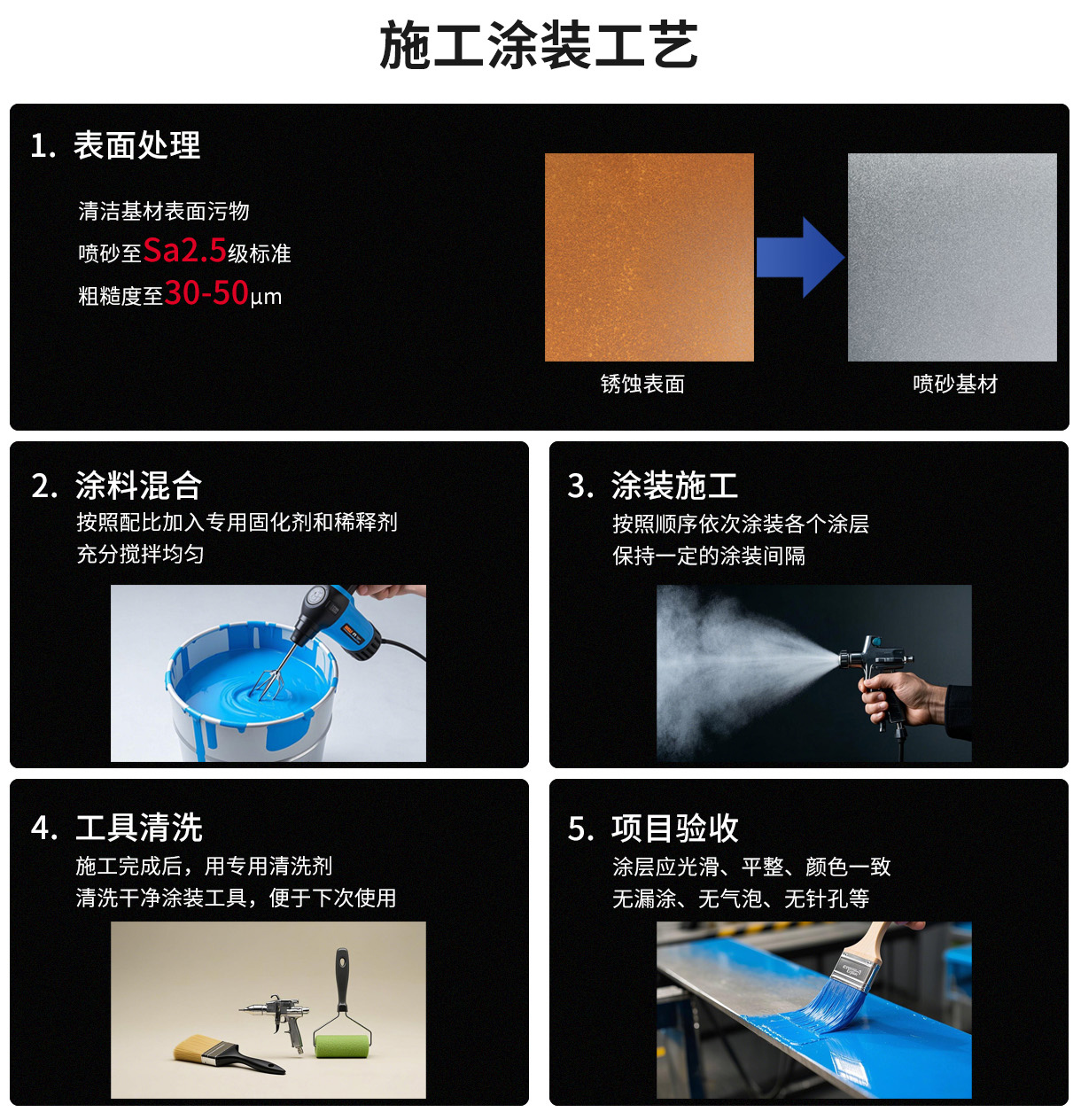

严格把控涂装工艺,保质保量完成施工

主漆与固化剂按照规定的配比混合,加入专用稀释剂,使用动力工具或手动工具充分搅拌均匀。根据施工要求涂装施工,达到规定的漆膜厚度,施工环境温度-5℃~35℃,相对空气湿度25%~75%。


施工方法:可采用喷涂、刷涂、辊涂方法

项目

高压无气喷涂

有气喷涂

手工涂刷、辊涂

稀释比率

5~15%

10~20%

0~5%

喷孔

0.33~0.43mm

——

——

喷出压力

10~15MPa

——

——


涂装间隔:每道涂层的施工需要保持一定的涂装间隔,使漆膜达到良好的状态

温度

-5℃

10℃

20℃

30℃

指触干燥

4hrs

3hrs

2hrs

1hrs

半硬干燥

18hrs

12hrs

10hrs

6hrs

最小涂装间隔

24hrs

24hrs

24hrs

24hrs

最大涂装间隔

7days

7days

7days

7days


混合使用期:混合好的漆料应在规定的时间内用完,避免漆料发生凝固无法施工

温度

5℃

20℃

30℃

适用期

8hrs

5hrs

3hrs


做好基材表面处理是涂装的重要前提


1、良好的表面处理,有利于漆膜与基材牢固结合,延长防腐年限,避免涂膜过早脱落。

2、被涂的钢铁表面,必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达到除锈标准Sa2.5级,粗糙度达30~50μm。

3、也可采用手工除锈方法,达到除锈标准St3级,粗糙度达30~50μm。

4、表面处理完成后4小时内涂装,避免基材再次返锈。


喷砂



配套体系,精准用漆

选用合理的配套涂装体系,更能适应当前工况和环境,起到更好的防腐作用,通过分析腐蚀介质、环境类型、施工工艺等因素,综合设计涂装方案

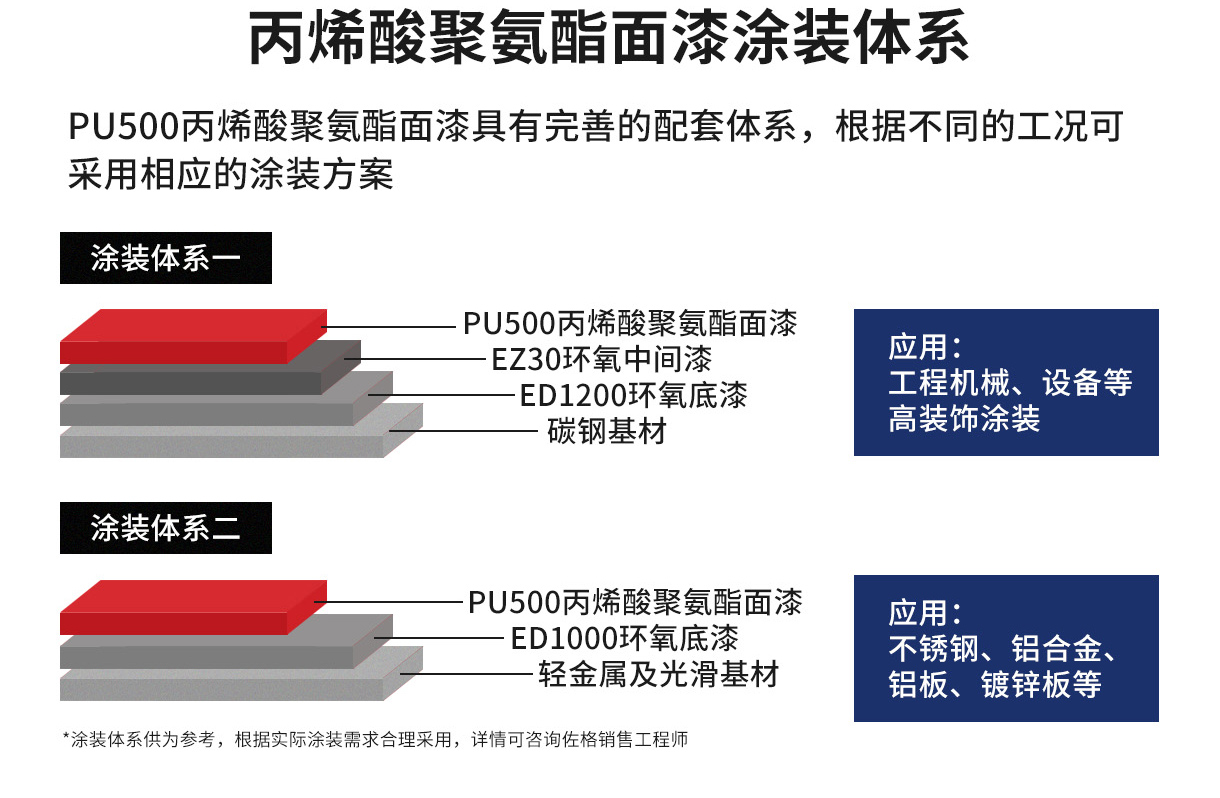

丙烯酸聚氨酯面漆常用的配套体系,防腐保护和外观装饰,可供涂装参考:

ED1200环氧底漆+EZ30环氧中间漆+PU500丙烯酸聚氨酯面漆

ZD700环氧富锌底漆+EZ30环氧中间漆+PU500丙烯酸聚氨酯面漆

ED500环氧防腐底漆+PU500丙烯酸聚氨酯面漆

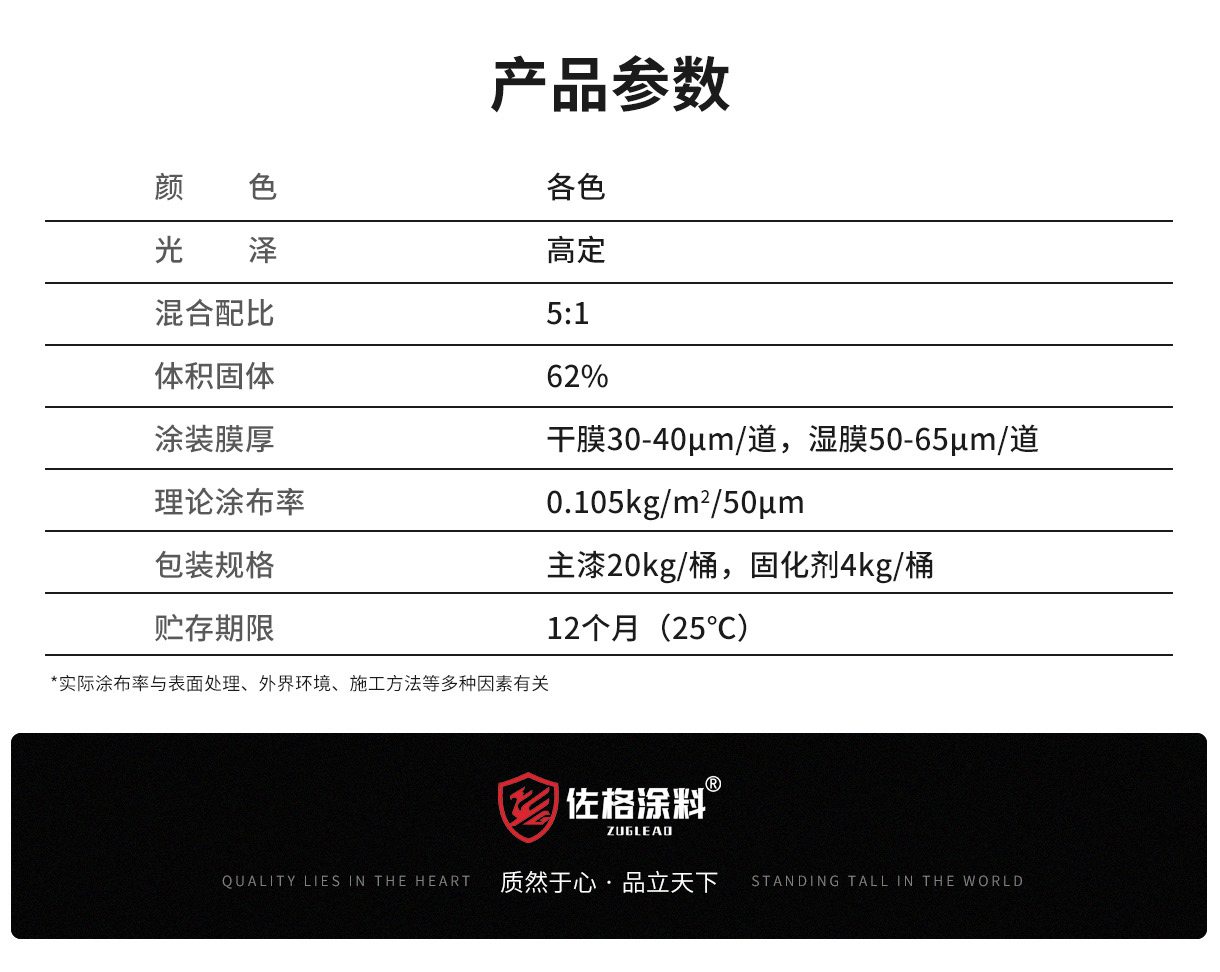

PU500丙烯酸聚氨酯面漆参数


项目参数

技术指标

颜色

各色

光泽

高光

体积固体份

62%

闪点

29℃以上

涂装膜厚

干膜30~40μm/道,湿膜50~65μm/道

包装规格

主漆20kg/桶,固化剂4kg/桶

混合配比

5:1

稀释剂

丙烯酸聚氨酯专用稀释剂

理论涂布率

0.105kg/m2/50μm

实际涂布率与表面处理、外界环境、施工方法等多种因素有关

施工温度

-5℃~35℃

储存条件

干燥阴凉环境,远离火源及热源,包装保持封闭

储存期

12个月(25℃)

* 本数据根据国家标准规范要求进行检测

* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。

13132079582
