PU800耐候丙烯酸聚氨酯面漆

PU800丙烯酸聚氨酯面漆为双组份产品,具有优良的防护性、耐候性、耐老化等优点,对被涂物有着非常好的保护和装饰效果。
特性及用途/Features and uses

佐格PU800丙烯酸聚氨酯面漆应用于钢结构、桥梁、建筑、混凝土、机械、设备、车辆等,该漆专用于户外环境的涂装,耐候性强、耐老化、装饰性好、保色保光,适合各类工况使用,配套涂装体系多样,可用于恶劣的环境如工业、沿海等领域。


防腐漆


各色高耐候丙烯酸聚氨酯漆

户外环境专用防腐装饰面漆

PU800丙烯酸聚氨酯面漆具有优良的性能,在工业涂装中漆膜发挥着重要的作用,涂膜具有高耐候性、防腐性、保色保光、漆膜强韧、机械性能好等特点。





耐候性强





防腐优良





长久保护




装饰性优





机械性能





配套多样





施工性好





附着力强




检测报告,品质保障




户外严苛环境防护涂装

PU800丙烯酸聚氨酯面漆适合涂装于户外环境的钢结构、体育馆、桥梁、港口、机械设备、管道、厂房、储罐、护栏等,用于各种腐蚀环境,特别适合工业环境、沿海环境等非常恶劣的领域。





严格把控涂装工艺,保质保量完成施工

主漆与固化剂按照规定的配比混合,加入专用稀释剂,使用动力工具或手动工具充分搅拌均匀。根据施工要求涂装施工,达到规定的漆膜厚度,施工环境温度-5℃~40℃,相对空气湿度25%~75%。


施工方法:可采用喷涂、刷涂、辊涂方法

项目

高压无气喷涂

有气喷涂

手工涂刷、辊涂

稀释比率

5~15%

10~20%

0~5%

喷孔

0.33~0.43mm

——

——

喷出压力

10~15MPa

——

——


涂装间隔:每道涂层的施工需要保持一定的涂装间隔,使漆膜达到良好的状态

温度

-5℃

10℃

20℃

30℃

指触干燥

4hrs

2hrs

1hrs

1hrs

半硬干燥

18hrs

14hrs

10hrs

6hrs

最小涂装间隔

24hrs

24hrs

24hrs

24hrs

最大涂装间隔

7days

7days

7days

7days


混合使用期:混合好的漆料应在规定的时间内用完,避免漆料发生凝固无法施工

温度

5℃

20℃

30℃

适用期

8hrs

5hrs

3hrs


做好基材表面处理是涂装的重要前提


1、良好的表面处理,有利于漆膜与基材牢固结合,延长防腐年限,避免涂膜过早脱落。

2、被涂的钢铁表面,必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采取抛丸或喷砂方法,达到除锈标准Sa2.5级,粗糙度达30~50μm。

3、也可采用手工除锈方法,达到除锈标准St3级,粗糙度达30~50μm。

4、表面处理完成后4小时内涂装,避免基材再次返锈。


喷砂



配套体系,精准用漆

选用合理的配套涂装体系,更能适应当前工况和环境,起到更好的防腐作用,通过分析腐蚀介质、环境类型、施工工艺等因素,综合设计涂装方案

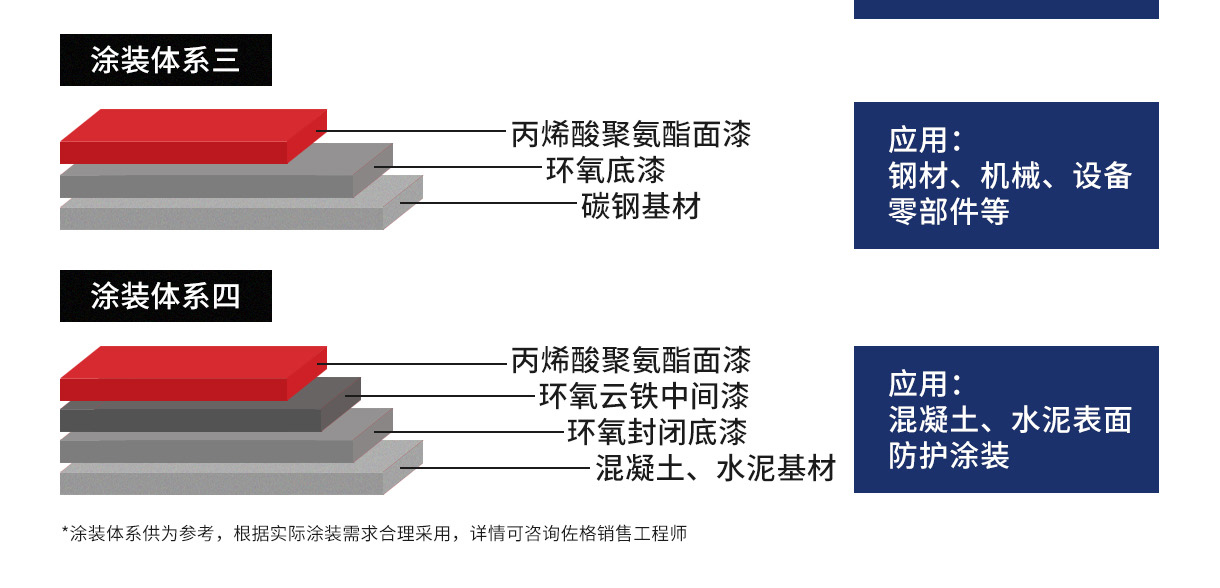

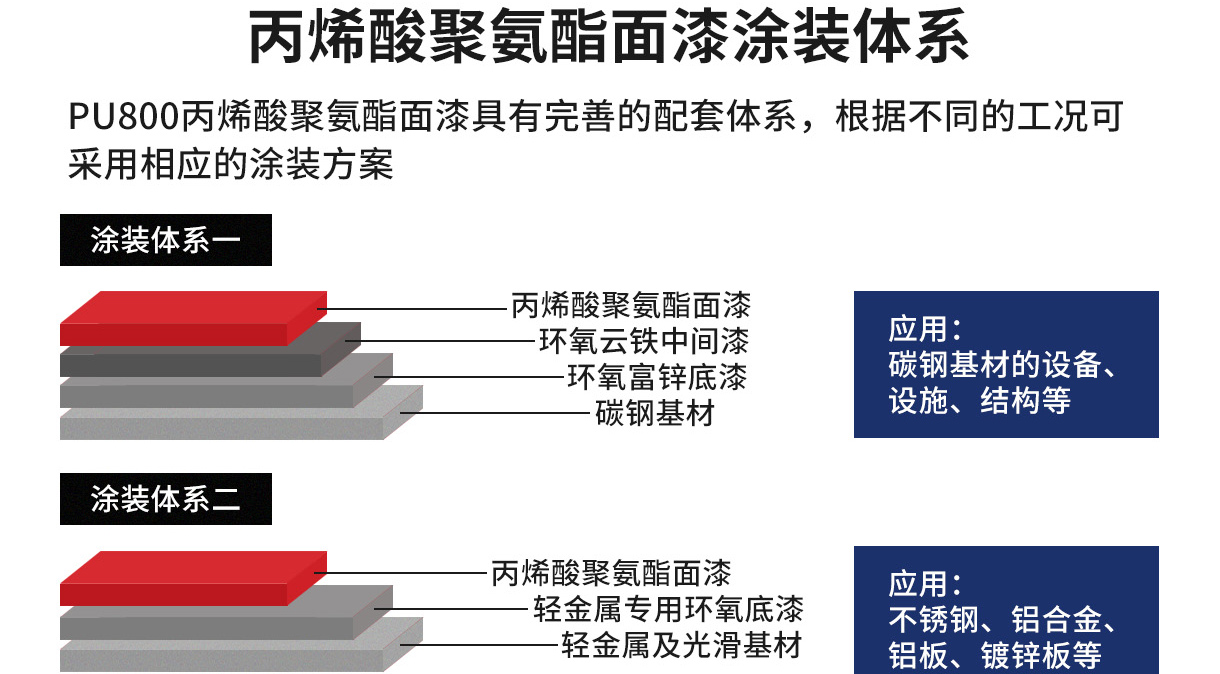

丙烯酸聚氨酯面漆常用的配套体系,防腐保护和外观装饰,可供涂装参考:

环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆

无机富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面

环氧防腐底漆+丙烯酸聚氨酯面漆


PU800丙烯酸聚氨酯面漆参数


项目参数

性能指标

颜色

各色

光泽

商定

体积固体份

54%

闪点

29℃以上

涂装膜厚

干膜30~50μm/道,湿膜55~95μm/道

包装规格

主漆20kg/桶,固化剂2kg/桶

混合配比

10:1

稀释剂

丙烯酸聚氨酯专用稀释剂

理论涂布率

0.125kg/m2/50μm

实际涂布率与表面处理、外界环境、施工方法等多种因素有关

施工温度

-5℃~40℃

储存条件

干燥阴凉环境,远离火源及热源,包装保持封闭

储存期

12个月(25℃)

* 本数据根据国家标准规范要求进行检测

* 本产品说明所提供信息均为目前我方所掌握最全面正确的资料,鉴于产品使用条件非我方所能控制,此中信息不含担保,即仅在选取产品上对买方负责。由于我公司产品及生产工艺的不断发展,本说明书的内容也会随时进行更改,此中所有信息均以我方确认为主。

13132079582
